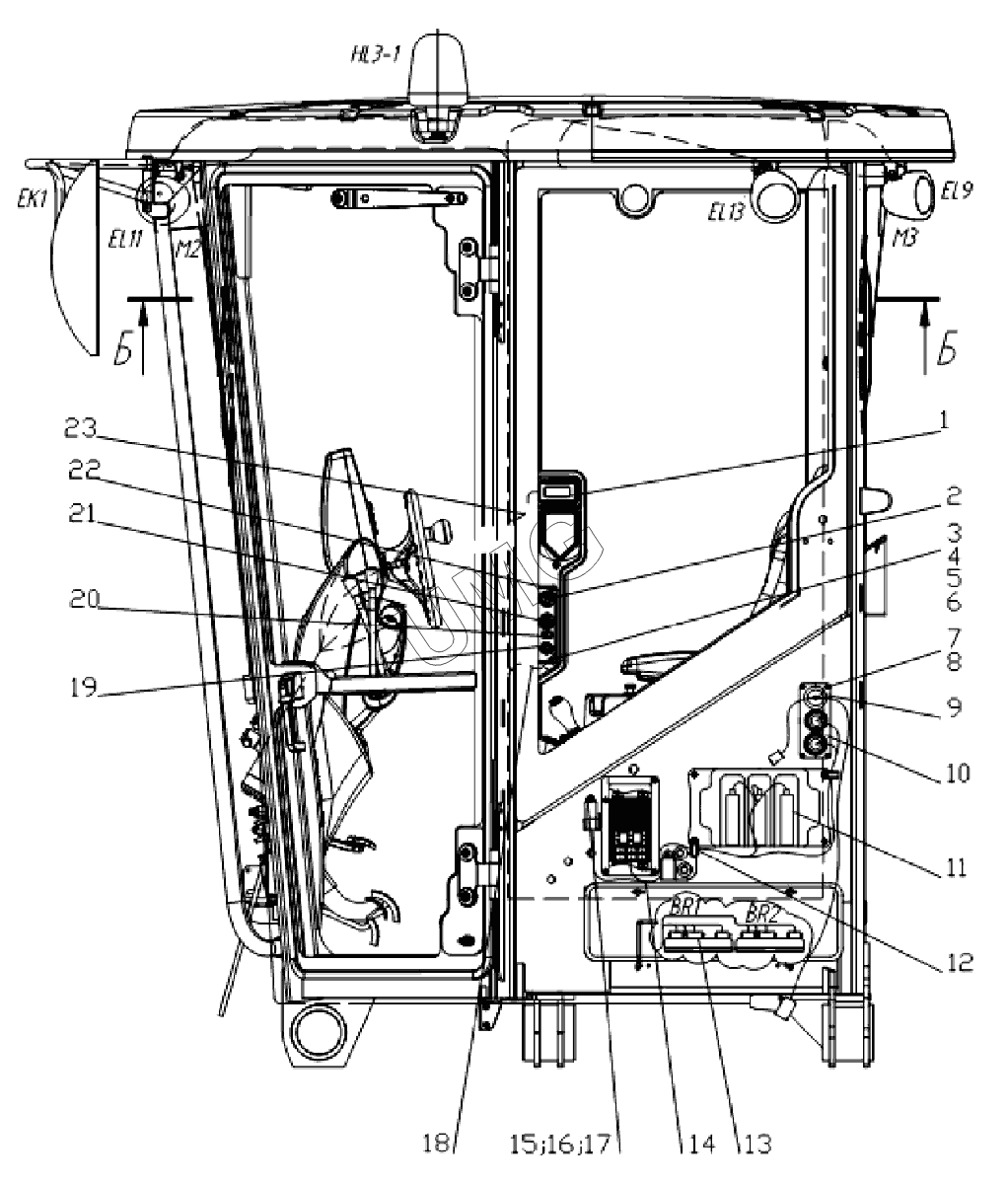

TG-200 (770.исп.11). Электрооборудование 770.19.00.00.000
/49.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Дисплей | Дисплей | |
| 2 | Термостат | Термостат электронный 24V | |
| 3 | ВинтВ.М4х16 | Винт | |
| 4 | Шайба465Г | Шайба 4 65Г | |
| 5 | ШайбаС4 | Шайба С4 | |
| 6 | ГайкаМ3 | Гайка | |
| 7 | ВинтВ.М6х16 | Винт В.М 6х16 | |
| 8 | Шайба665Г | Шайба 6 65Г | |
| 9 | 171.01.19.00.002 | Втулка | |
| 10 | 171.01.19.00.001 | Кронштейн | |
| 11 | ОА27310 | Бачок омывательной жидкости с насосами ОА 27310 | |
| 12 | Rubber38/20 | Хомут Rubber 38/20 тип D DIN 3016 | |
| 13 | GAZ.106-PR | Комплект процессоров с ответными частями разъемов GAZ.106-PR | |
| 14 | Комплект | Комплект ответных частей разъемов жгута кабины | |
| 15 | ВинтВ.М6х16 | Винт В.М 6х16 | |
| 16 | Шайба665Г | Шайба 6 65Г | |
| 17 | ШайбаС6 | Шайба | |
| 18 | Жгут | Жгут | |
| 19 | SE-1.02.04.030 | Переключатель оборотов вентилятора SE-1.02.04.030 | |
| 20 | SE-1.07.03.057 | Клавиша включения кондиционера SE-1.07.03.057 | |
| 21 | SE-1.02.04.046 | Регулятор клапана отопителя 24V SE-1.02.04.046 | |
| 22 | Панель | Панель управления | |
| 23 | POCLAIN | Удлинитель POCLAIN |
