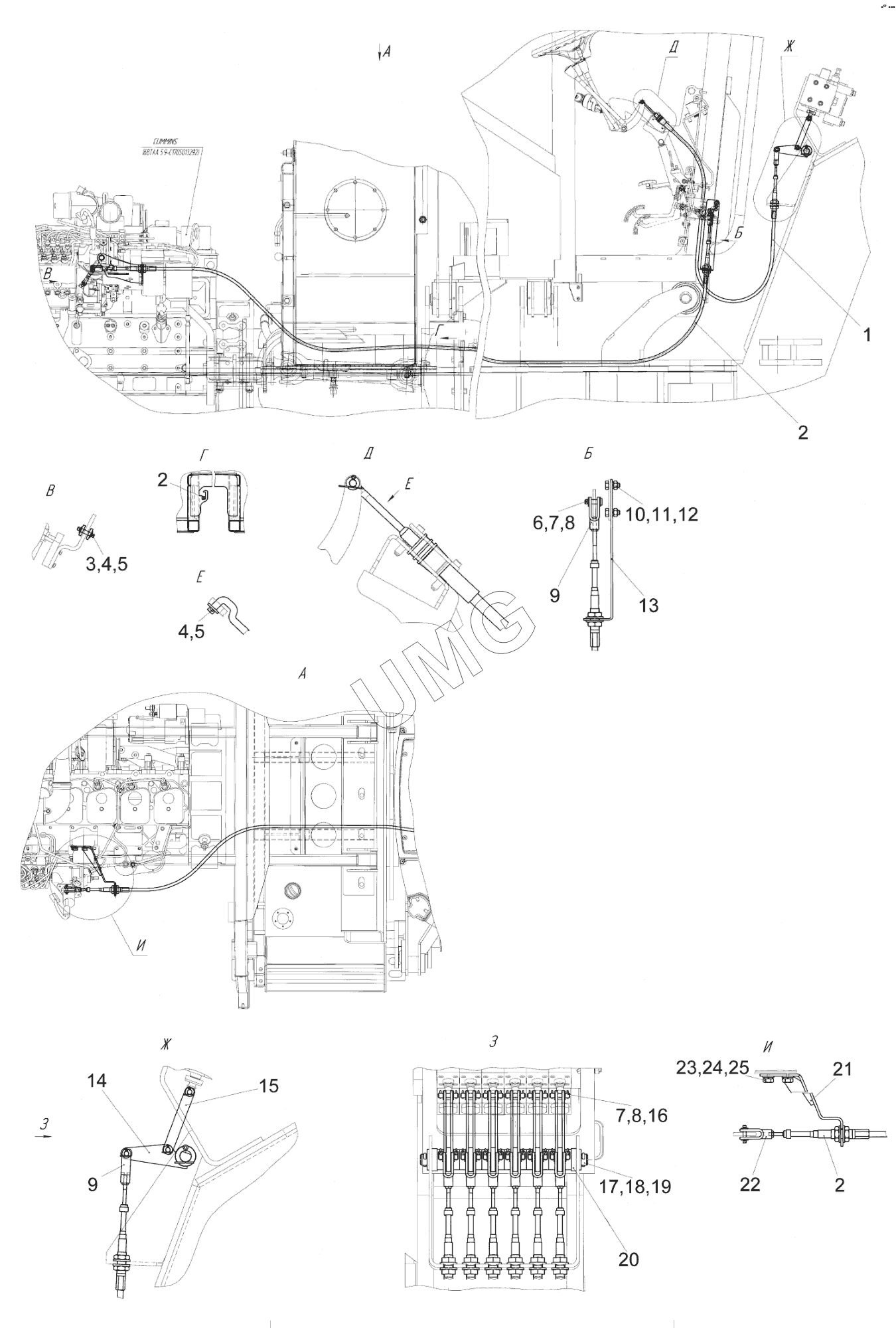

TG-200 (770.исп.11). Тяги управления 760.08.00.00.000-06
/47.gif)
1
2
2
2
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Трос4-50-1700 | Трос 4-50-1700 | |
| 2 | 100М4222.03500 | Трос дистанционного управления 100М4222.03500 | |
| 3 | 760.08.00.00.004 | Палец | |
| 4 | ШайбаС602Ст.3сп | Шайба С6 02 Ст.3 сп | |
| 5 | Шплинт2x14 | Шплинт 2x14 | |
| 6 | 237.08.00.00.011 | Палец | |
| 7 | ШайбаС8х1.4.02Ст.3сп | Шайба С8х1.4.02 Ст.3 сп | |
| 8 | Шплинт2,5x16 | Шплинт 2,5x16 | |
| 9 | 257.08.00.00.400 | Вилка | |
| 10 | БолтМ8х20 | Болт | |
| 11 | ГайкаМ8 | Гайка М8 | |
| 12 | Шайба8.65Г | Шайба 8.65Г | |
| 13 | 724.08.00.00.003-05 | Держатель | |
| 14 | 730.08.04.00.000 | Рычаг | |
| 15 | 730.08.00.00.006 | Тяга | |
| 16 | 730.08.00.00.005 | Палец | |
| 17 | 730.08.00.00.003-01 | Ось | |
| 18 | ШайбаС20.02Ст.3сп | Шайба С20. 02 Ст.3 сп | |
| 19 | Шплинт5x36 | Шплинт 5x36 | |
| 20 | 760.08.00.00.007 | Кольцо | |
| 21 | 724.08.00.00.500 | Кронштейн | |
| 22 | 257.08.00.00.400-02 | Вилка | |
| 23 | 724.08.00.00.005 | Болт М12х1,5 | |
| 24 | Шайба12.65Г | Шайба12.65Г | |
| 25 | ШайбаС12.02Ст.3сп | Шайба С12. 02 Ст.3 сп |
