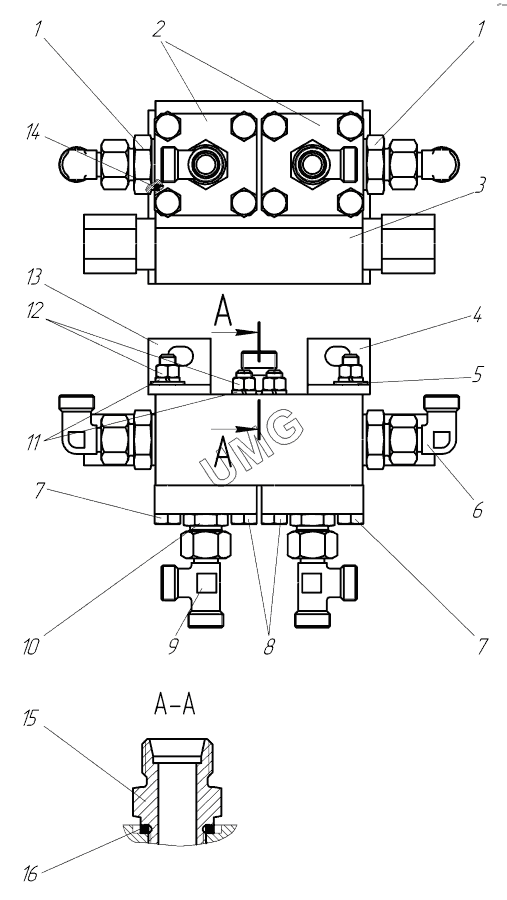

TG-200 (770.исп.11). Блок клапанов 730.05.04.01.000-01
/121.gif)
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.15.04.01.002 | Штуцер | |
| 2 | 730.15.04.01.001 | Фланец | |
| 3 | БОПК-16.1 | Блок обратно-предохранительных клапанов БОПК-16.1 | |
| 4 | 257.05.04.01.002 | Кронштейн | |
| 5 | ШайбаС10 | Шайба | |
| 6 | TN119-15L | Адаптер TN119-15L | |
| 7 | БолтМ10х100 | Болт М10х100 | |
| 8 | БолтМ10х90 | Болт М10х90 | |
| 9 | TN121-15L | Адаптер | |
| 10 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 11 | Шайба1065Г | Шайба 10 65Г | |
| 12 | ГайкаМ10 | Гайка М10 | |
| 13 | 257.05.04.01.002-01 | Кронштейн | |
| 14 | Прокладка27М3 | Прокладка 27М3 | |
| 15 | 761.05.04.01.001 | Штуцер | |
| 16 | Прокладка18М3 | Прокладка |
