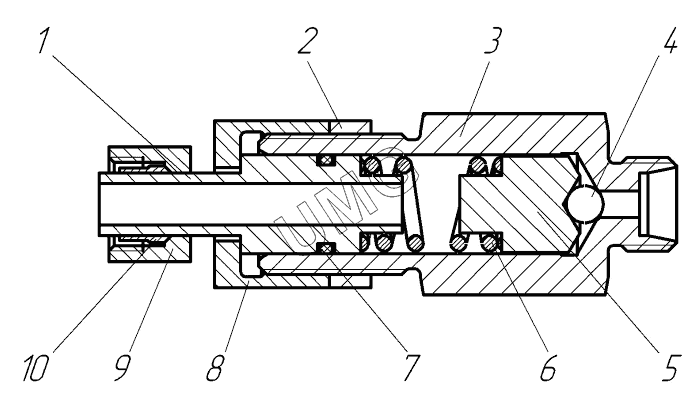

TG-200 (770.исп.11). Клапан предохранительный 753.05.03.03.000
/117.gif)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 753.05.03.03.002 | Втулка | |
| 2 | 753.05.03.03.005 | Контргайка | |
| 3 | 753.05.03.03.001 | Корпус клапана | |
| 4 | Шарик9,525-100 | Шарик 9,525-100 | |
| 5 | 753.05.03.03.003 | Толкатель | |
| 6 | 753.05.03.03.006 | Пружина | |
| 7 | Кольцо016-019-19 | Кольцо 016-019-19 | |
| 8 | 753.05.03.03.004 | Гайка накидная | |
| 9 | TN81-12L | Гайка накидная | |
| 10 | КольцоTN88-12LS | Кольцо врезное TN88-12LS |
