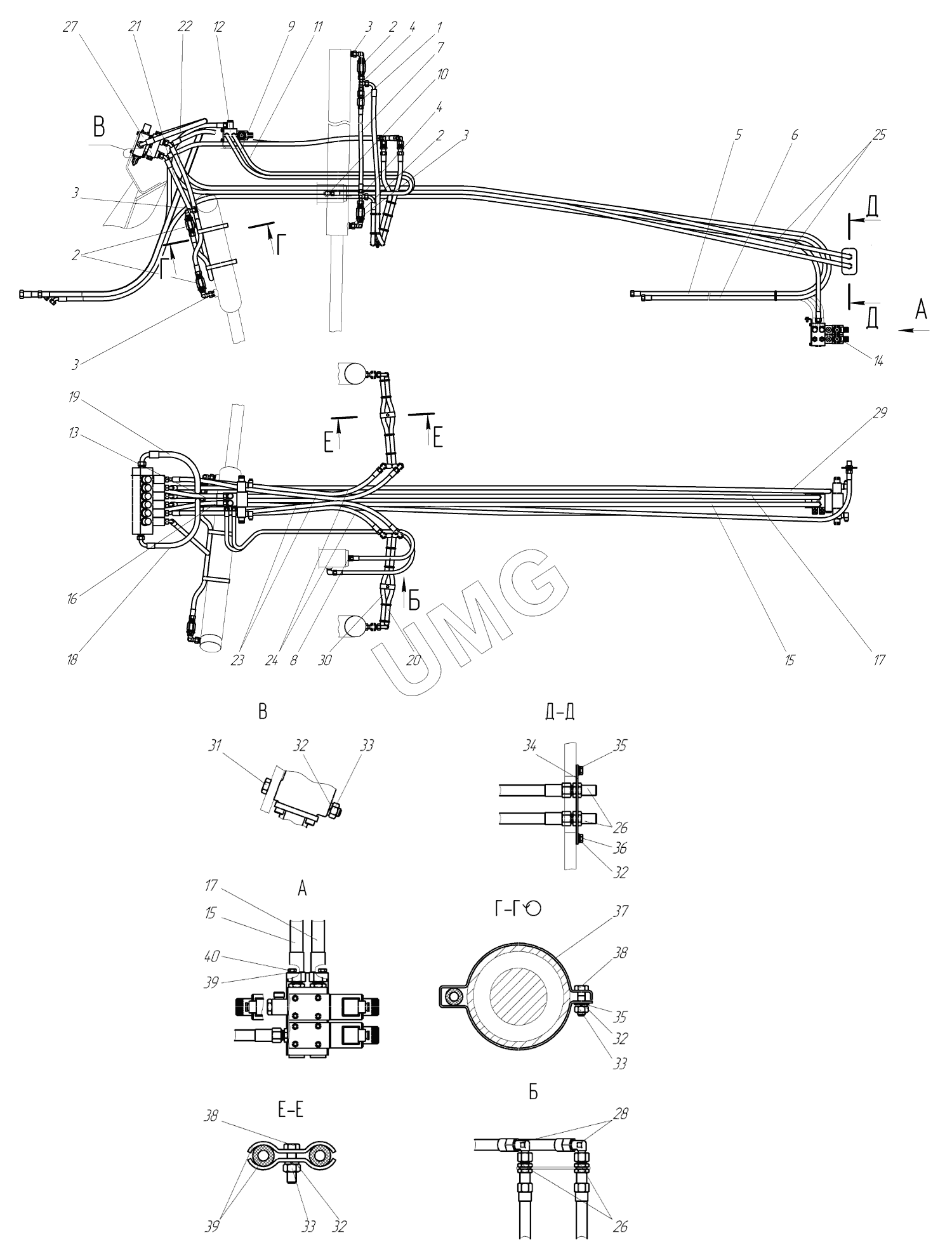

TG-200 (770.исп.11). Гидросистема рамы передней 730.15.03.00.000
/113.gif)
1
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
32
32
33
33
33
34
35
35
36
37
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 753.05.03.03.000 | Клапан предохранительный | |
| 2 | 730.15.03.02.000 | Дроссель с обратным клапаном | |
| 3 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 4 | 730.15.03.03.000 | Тройник | |
| 5 | РВД12.28.7400.М22х1,5.0/45 | РВД | |
| 6 | РВД12.28.8600.М22х1,5.0/45 | РВД 12.28.8600.М22х1,5.0/45 | |
| 7 | РВД10.33.850.М18х1,5 | РВД | |
| 8 | TN92GG-12LR1/2 | Адаптер | |
| 9 | РВД10.33.1500.М18х1,5 | РВД | |
| 10 | TN94-12LR1/2 | Адаптер | |
| 11 | РВД10.33.1300.М18х1,5 | РВД | |
| 12 | 257.05.03.02.000 | Гидрораспределитель | |
| 13 | РВД12.28.2050.М22х1,5.0/45 | РВД | |
| 14 | 257.05.03.03.000 | Блок гидрораспределителей | |
| 15 | РВД12.28.5250.М22х1,5.0/45 | РВД | |
| 16 | РВД12.28.2400.М22х1,5.0/45 | РВД | |
| 17 | РВД12.28.5500.М22х1,5.0/45 | РВД | |
| 18 | РВД16.25.2250.М26х1,5.0/90 | РВД | |
| 19 | РВД20.22.2800.М30х2.0/90 | РВД 20.22.2800.М30х2.0/90 | |
| 20 | РВД12.28.2200.М22х1,5.0/90 | РВД | |
| 21 | РВД12.28.1550.М22х1,5.0/45 | РВД 12.28.1550.М22х1,5.0/45 | |
| 22 | РВД12.28.1750.М22х1,5.0/45 | РВД 12.28.1750.М22х1,5.0/45 | |
| 23 | РВД12.28.1350.М22х1,5.0/45 | РВД 12.28.1350.М22х1,5.0/45 | |
| 24 | РВД12.28.1400.М22х1,5.0/45 | РВД 12.28.1400.М22х1,5.0/45 | |
| 25 | РВД12.28.4000.М22х1,5.0/45 | РВД 12.28.4000.М22х1,5.0/45 | |
| 26 | TN102-15L | Адаптер TN102-15L | |
| 27 | 730.15.03.01.000 | Гидрораспределитель | |
| 28 | TN119-15L | Адаптер TN119-15L | |
| 29 | РВД12.28.6300.М22х1,5.0/45 | РВД 12.28.6300.М22х1,5.0/45 | |
| 30 | РВД12.28.1100.М22х1,5.0/90 | РВД 12.28.1100.М22х1,5.0/90 | |
| 31 | БолтМ8х75 | Болт М8х75 | |
| 32 | Шайба865Г | Шайба | |
| 33 | ГайкаМ8 | Гайка М8 | |
| 34 | 730.15.03.00.001 | Крышка | |
| 35 | ШайбаС8х1,4 | Шайба С8 х1,4 | |
| 36 | БолтМ8х16 | Болт М8х16 | |
| 37 | 253.45.04.00.001-11 | Хомут | |
| 38 | БолтМ8х30 | Болт М8х30 | |
| 39 | Шайба1065Г | Шайба 10 65Г | |
| 40 | БолтМ10х20 | Болт М10х20 |
