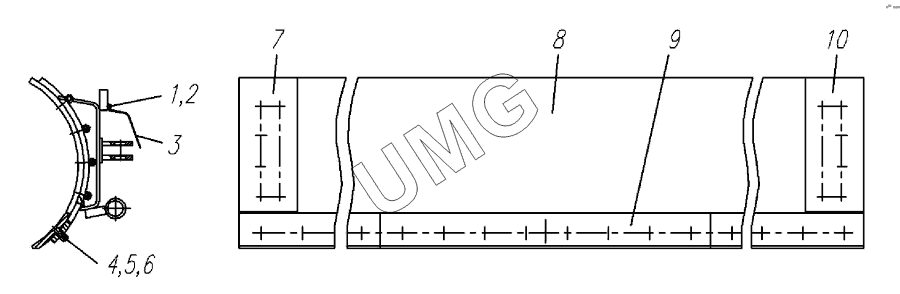

TG-200 (770.исп.11). Отвал 723.07.12.00.000
/7.gif)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ8-6gх16.58.016 | Болт | |
| 2 | 99502005 | Шайба 8 65Г 06 | |
| 3 | 257.07.12.00.004 | Козырек | |
| 4 | 225.07.04.00.001-01 | Болт | |
| 5 | ГайкаМ16-6Н.5.016 | Гайка | |
| 6 | 99502052 | Шайба 16.65 Г | |
| 7 | 255.07.10.00.001-01 | Нож боковой | |
| 8 | 723.07.12.01.000 | Отвал | |
| 9 | 255.07.11.00.001 | Нож | |
| 10 | 255.07.10.00.001 | Нож боковой |
