TG-200 (770.исп.11). Гидросистема тормозов 760.11.00.00.000
/81.gif)
1
1
2
2
2
3
3
4
4
5
6
6
6
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
32
32
33
34
35
36
37
38
39

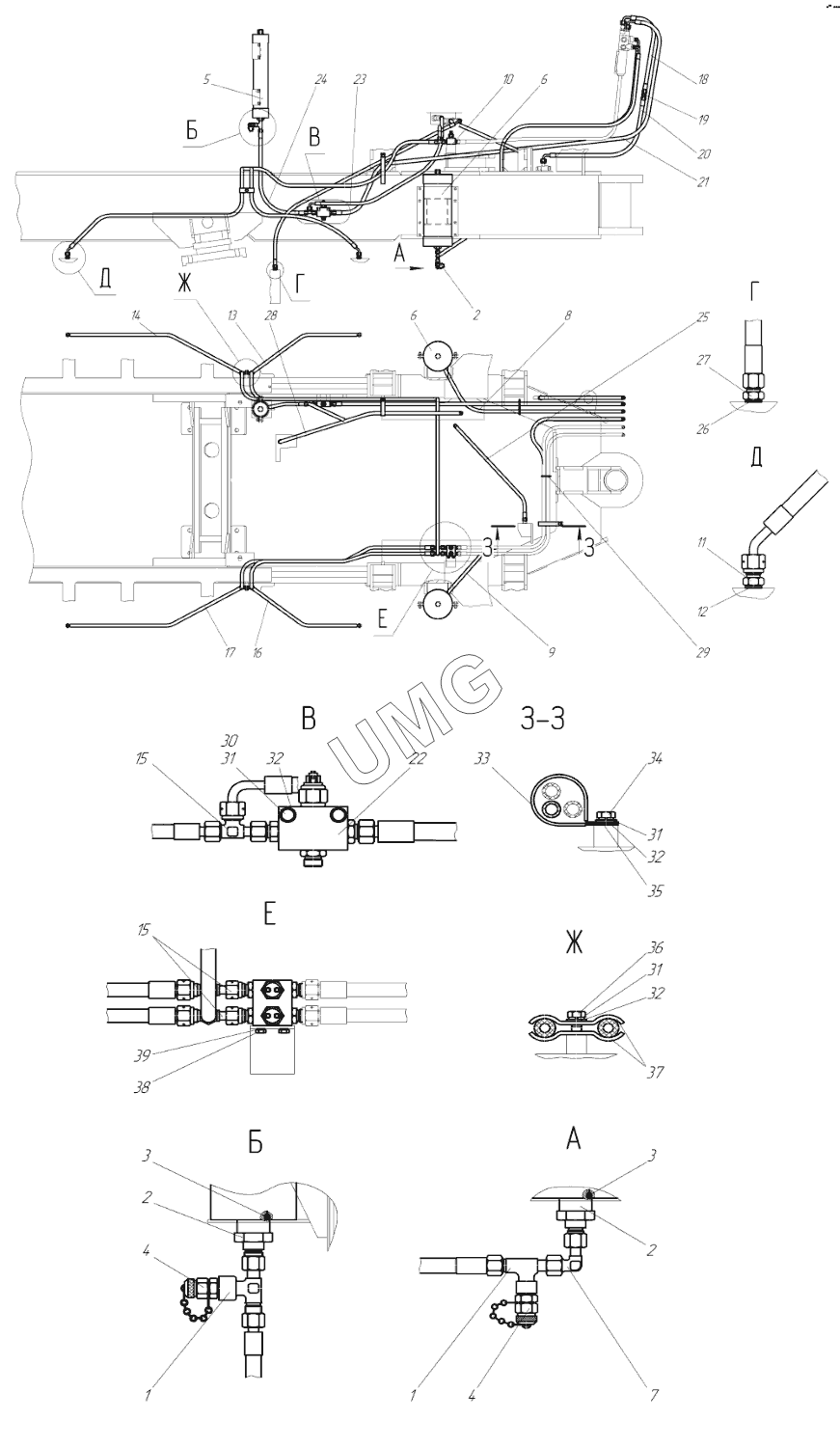

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.11.05.00.000 | Тройник | |
| 2 | 752.11.00.00.001 | Штуцер | |
| 3 | Кольцо024-029-30 | Кольцо 024-029-30 | |
| 4 | SMК-20G1/4-PC | Измерительная муфта | |
| 5 | АРХ-1/320 | Пневмогидроаккумулятор | |
| 6 | АРХ-2,5/320 | Пневмогидроаккумулятор АРХ-2,5/320 | |
| 7 | TN119-12L | Адаптер | |
| 8 | РВД8.35.1850.М16х1,5.0/90 | РВД | |
| 9 | РВД8.35.2050.М16х1,5.0/90 | РВД | |
| 10 | 730.11.06.00.000 | Установка выключателя | |
| 11 | 257.11.00.00.008 | Штуцер | |
| 12 | Прокладка14М3 | Прокладка | |
| 13 | РВД8.35.3250.М16х1,5.0/45 | РВД | |
| 14 | РВД8.35.3300.М16х1,5.0/45 | РВД | |
| 15 | TN121-10L | Адаптер | |
| 16 | РВД8.35.2700.М16х1,5.0/45 | РВД | |
| 17 | РВД8.35.2850.М16х1,5.0/45 | РВД | |
| 18 | РВД10.33.700.М18х1,5.0/90 | РВД 10.33.700.М18х1,5.0/90 | |
| 19 | TN98-12L | Адаптер TN98-12L | |
| 20 | РВД10.33.1000.М18х1,5.0/90 | РВД 10.33.1000.М18х1,5.0/90 | |
| 21 | РВД10.33.2500.М18х1,5.0/90 | РВД 10.33.2500.М18х1,5.0/90 | |
| 22 | 730.11.02.00.000 | Коллектор | |
| 23 | РВД8.35.12150.М16х1,5.0/90 | РВД 8.35.12150.М16х1,5.0/90 | |
| 24 | РВД8.35.600.М16х1,5 | РВД | |
| 25 | РВД8.35.1100.М16х1,5 | РВД | |
| 26 | Прокладка10М3 | Прокладка | |
| 27 | 257.11.00.00.009 | Штуцер | |
| 28 | РВД8.35.1450.М16х1,5.0/90 | РВД | |
| 29 | Хомут–стяжка7,6х400черный | Хомут – стяжка 7,6х400 черный | |
| 30 | БолтМ8x45 | Болт М8x45 | |
| 31 | Шайба865Г | Шайба | |
| 32 | ШайбаС8х1,4 | Шайба С8 х1,4 | |
| 33 | 257.11.00.00.004 | Трубка | |
| 34 | БолтМ8x16 | Болт М8x16 | |
| 35 | 258.05.00.00.002-01 | Хомут | |
| 36 | БолтМ8x30 | Болт М8x30 | |
| 37 | 237.11.00.00.008 | Скоба | |
| 38 | БолтМ6x16 | Болт М6x16 | |
| 39 | Шайба665Г | Шайба 6 65Г |
