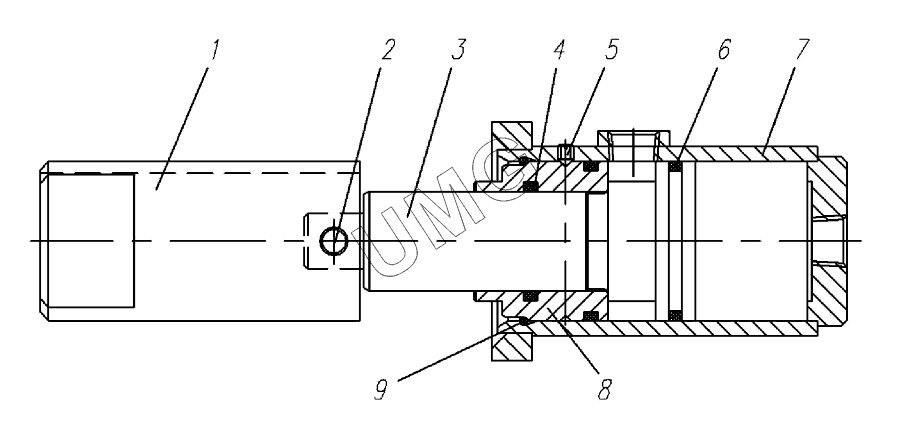

TG-200 (770.исп.11). Цилиндр фиксации 257.07.04.00.000
/6.gif)
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.07.04.00.001 | Фиксатор | |
| 2 | 99701197 | Штифт 2.12х75.06 | |
| 3 | 225.81.02.00.001 | Шток-поршень | |
| 4 | 97040058 | Кольцо 050-060 | |
| 5 | 99301062 | Винт М8х10 | |
| 6 | 97040061 | Кольцо 070-080 | |
| 7 | 225.81.02.01.000 | Гильза в сборе | |
| 8 | 225.81.02.00.002 | Втулка | |
| 9 | 0815.0068 | Кольцо |
