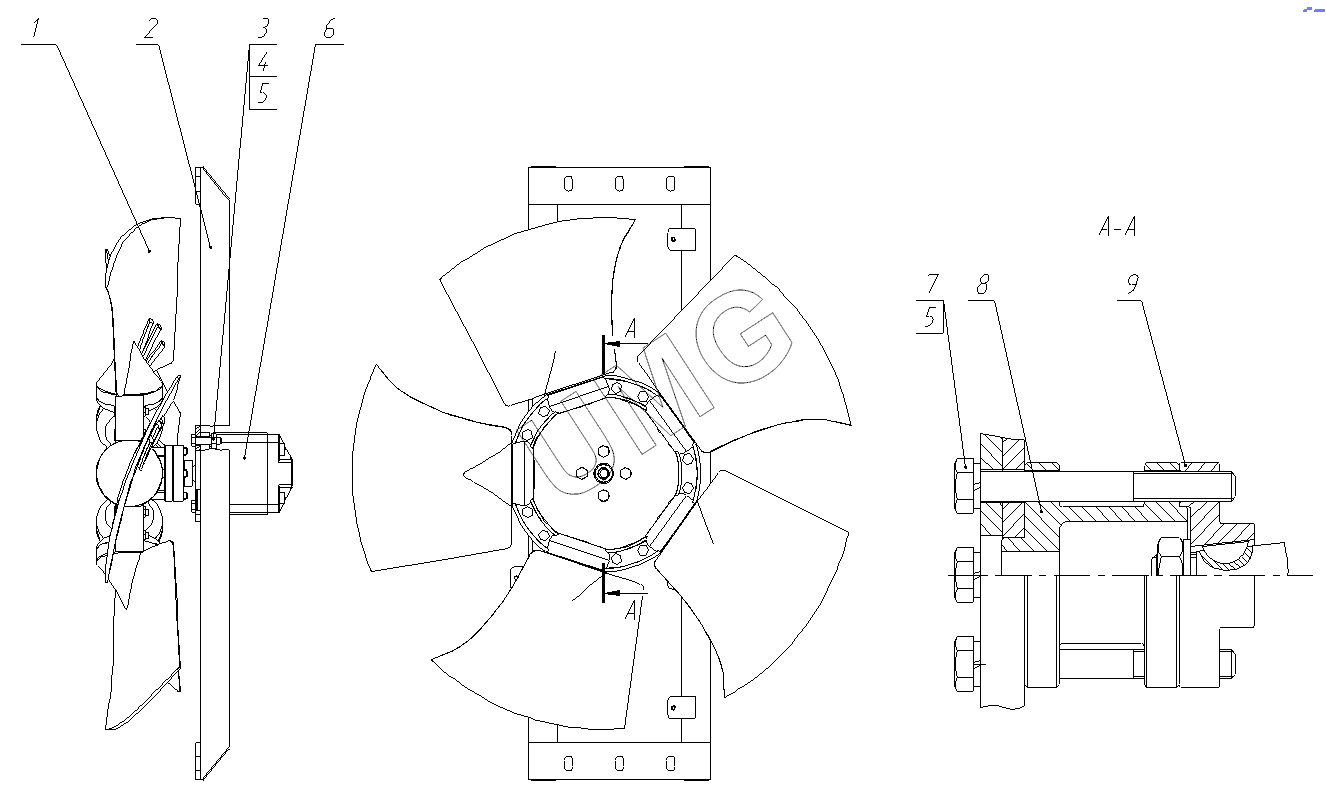

TG-140. Вентилятор в сборе 760.22.02.01.110
1
2
3
4
5
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Крыльчатка | Крыльчатка осевая | |
| 2 | 760.22.02.01.130 | Опора насоса | |
| 3 | Болт10х35 | Болт 10х35 | |
| 4 | ГайкаМ10 | Гайка М10 | |
| 5 | Шайба10.65Г | Шайба10.65Г | |
| 6 | AZMN-22-025UCB20PX-SOO77 | Гидромотор AZMN-22-025UCB20PX-SOO77 | |
| 7 | Болт10х90 | Болт 10х90 | |
| 8 | 760.22.02.01.111 | Проставка | |
| 9 | 760.22.02.01.112 | Фланец |
