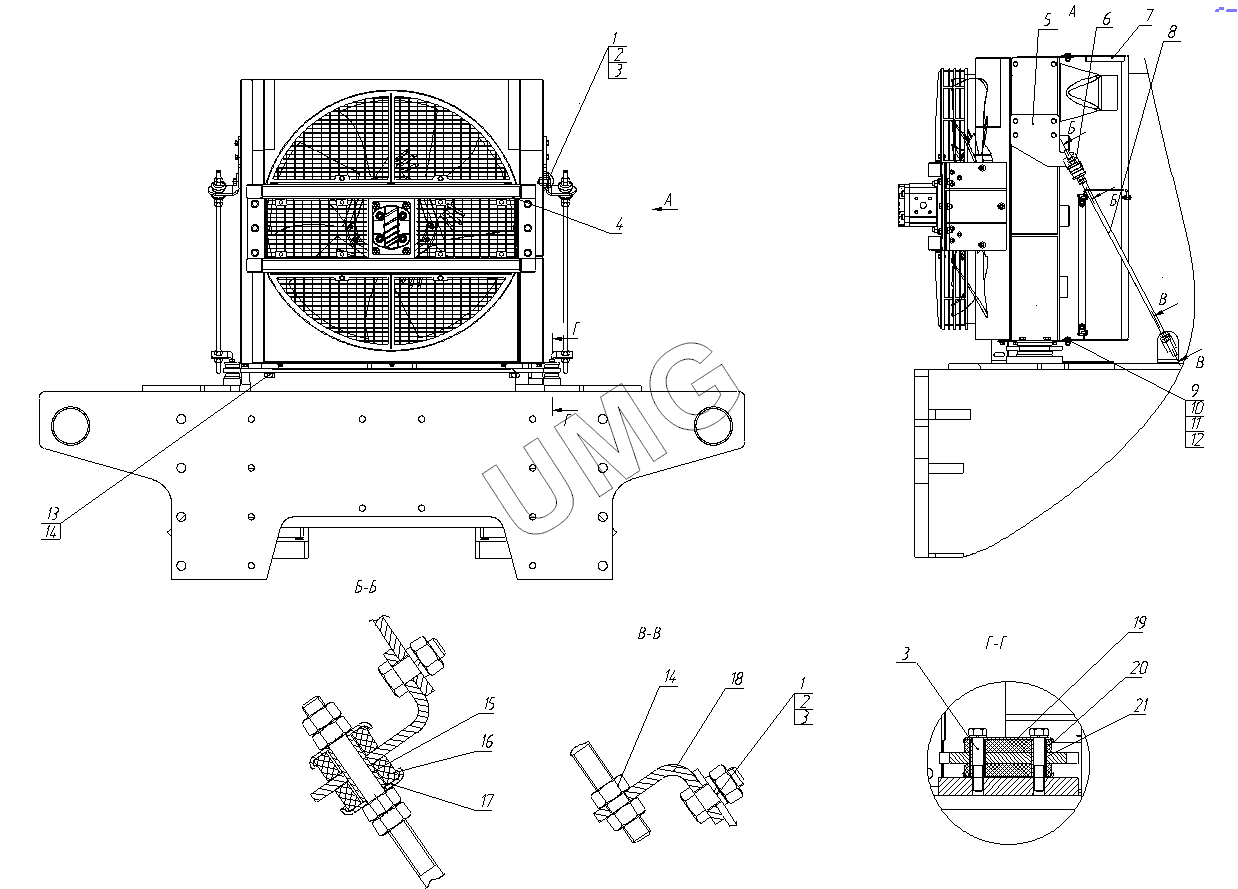

TG-140. Установка блока радиаторов 760.22.02.01.000-02
1
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ12х30 | Болт М12х30 | |
| 2 | ГайкаМ12 | Гайка М12 | |
| 3 | Шайба12.65Г | Шайба12.65Г | |
| 4 | 760.22.02.01.100 | Блок радиаторов с приводом вентилятора | |
| 5 | 770.22.02.01.005 | Кронштейн | |
| 6 | 770.22.02.01.003 | Уголок | |
| 7 | 760.22.02.01.200 | Кожух | |
| 8 | 257.02.02.00.001-02 | Стяжка | |
| 9 | БолтМ8х30 | Болт М8х30 | |
| 10 | ГайкаМ8 | Гайка М8 | |
| 11 | Шайба8.65Г | Шайба 8.65Г | |
| 12 | Шайба8 | Шайба | |
| 13 | Болт16х30 | Болт 16х30 | |
| 14 | Шайба16.65Г | Шайба16.65Г | |
| 15 | 225.02.00.00.002-02 | Втулка | |
| 16 | 225.02.00.00.001 | Прокладка | |
| 17 | 225.02.00.00.003 | Чашка | |
| 18 | 770.22.02.01.004 | Уголок | |
| 19 | 225.02.04.00.003 | Накладка | |
| 20 | 225.02.04.00.004 | Подушка | |
| 21 | 760.22.02.01.001 | Основание |
