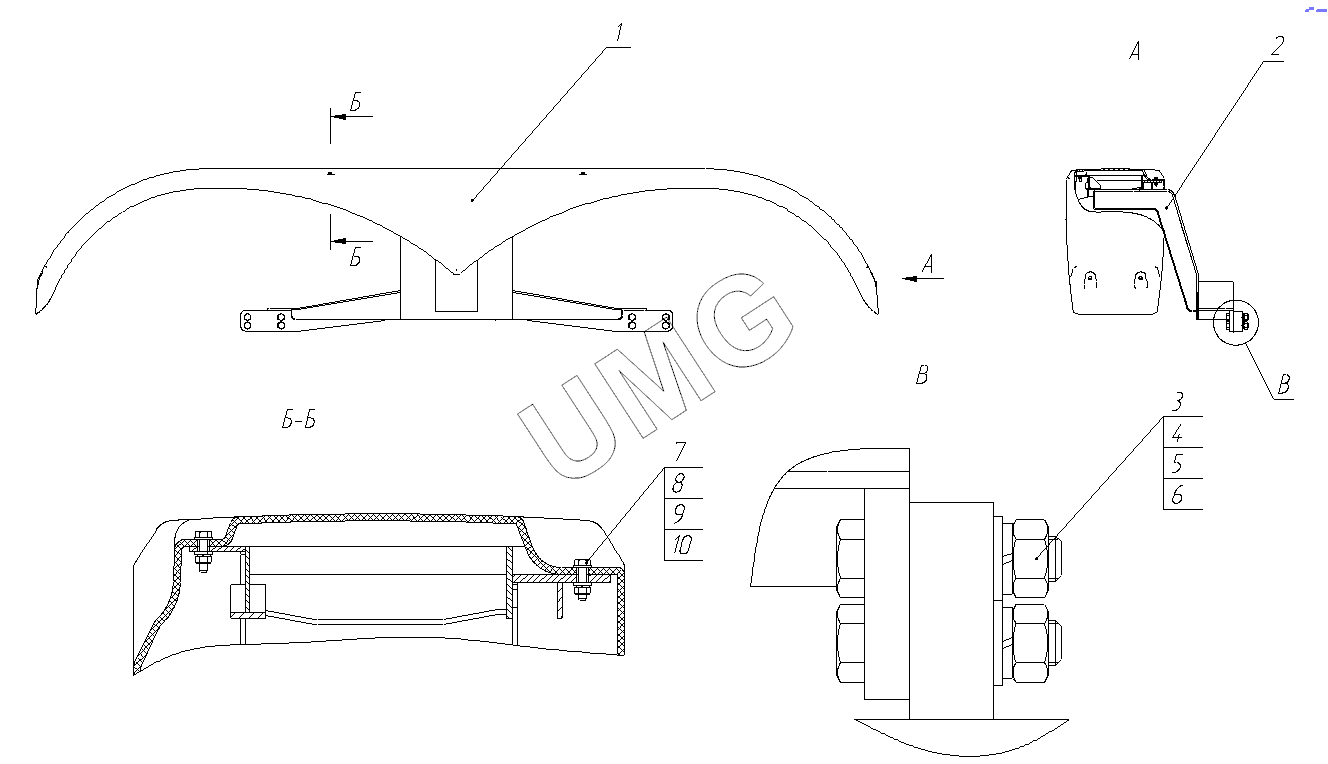

TG-140. Установка крыльев задних 760.41.00.00.000-01
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 760.41.00.00.001 | Крыло узкое | |
| 2 | 760.41.01.00.000-01 | Кронштейн | |
| 3 | БолтМ16х70 | Болт | |
| 4 | ГайкаМ16 | Гайка М16 | |
| 5 | Шайба16.65Г | Шайба16.65Г | |
| 6 | Шайба16 | Шайба | |
| 7 | БолтМ6х25 | Болт М 6х25 | |
| 8 | ГайкаМ6 | Гайка | |
| 9 | Шайба6.65Г | Шайба | |
| 10 | Шайба6 | Шайба |
