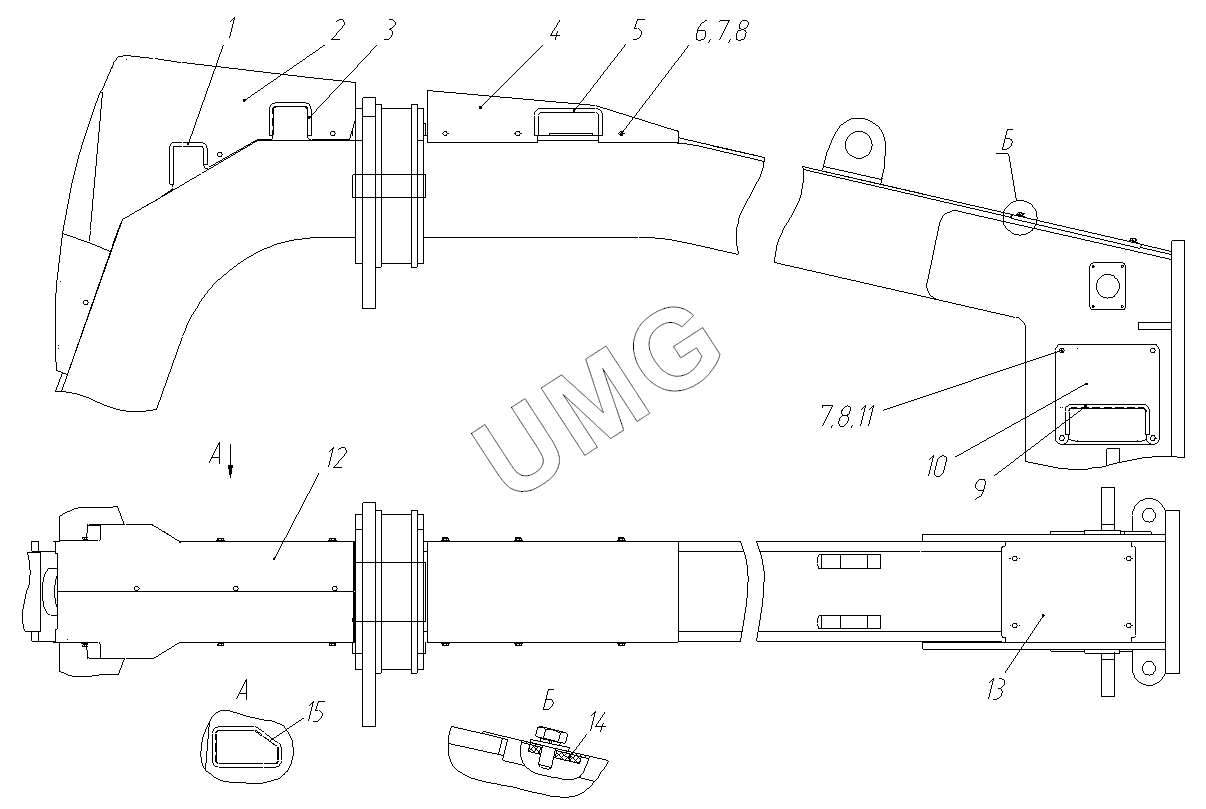

TG-140. Установка кожухов 730.27.00.00.000
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.27.00.00.001 | Окантовка | |
| 2 | 730.27.01.00.000 | Кожух | |
| 3 | 730.27.00.00.001-01 | Окантовка | |
| 4 | 730.27.03.00.000 | Кожух | |
| 5 | 730.27.00.00.001-02 | Окантовка | |
| 6 | БолтМ8х20 | Болт | |
| 7 | Шайба8.65Г | Шайба 8.65Г | |
| 8 | Шайба8 | Шайба | |
| 9 | 730.27.00.00.001-03 | Окантовка | |
| 10 | 760.27.00.00.001 | Кожух | |
| 11 | БолтМ8х12 | Болт | |
| 12 | 730.27.02.00.000 | Кожух | |
| 13 | 257.27.00.00.006 | Крышка | |
| 14 | 257.27.00.00.002 | Прокладка | |
| 15 | 730.27.00.00.001-04 | Окантовка |
