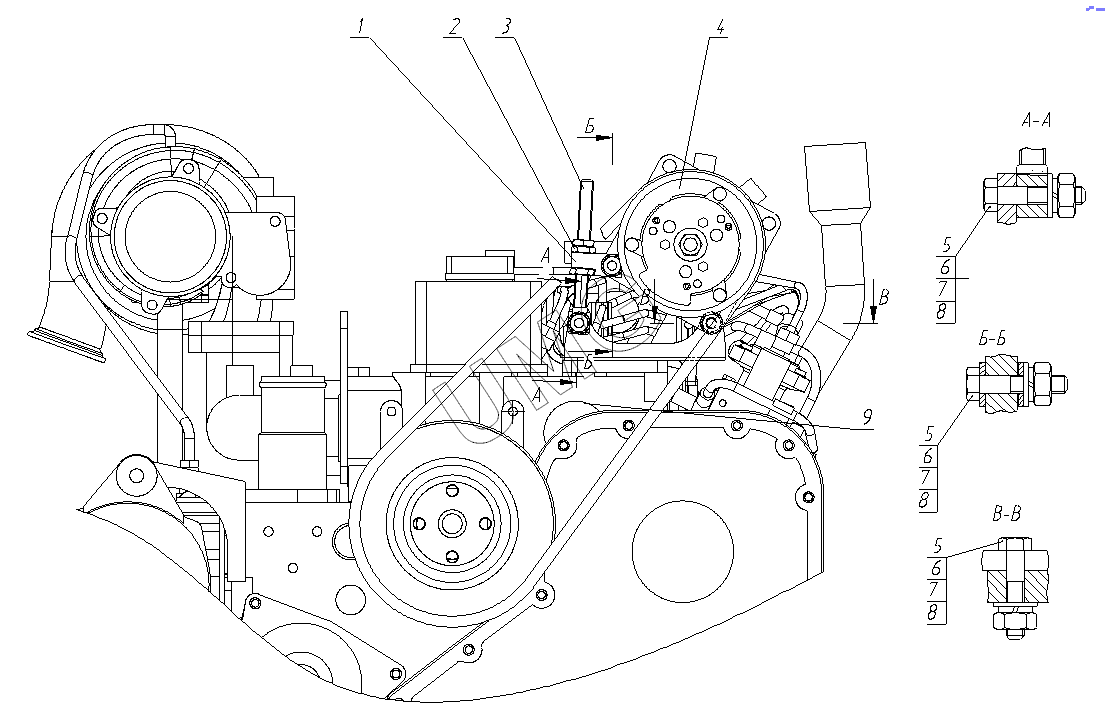

TG-140. Установка компрессора 780.31.01.00.000
1
2
3
4
5
5
5
6
6
6
7
7
7
8
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 760.31.01.00.001 | Вилка | |
| 2 | ГайкаМ12 | Гайка М12 | |
| 3 | 760.31.01.00.002 | Вилка | |
| 4 | SD7H15A224VSE-1/03/01/120 | Компрессор SANDEN | |
| 5 | БолтМ0х40 | Болт М0х40 | |
| 6 | ГайкаМ10 | Гайка М10 | |
| 7 | Шайба10.65Г | Шайба10.65Г | |
| 8 | Шайба10 | Шайба | |
| 9 | AVX13х1200 | Ремень AVX 13х1200 |
