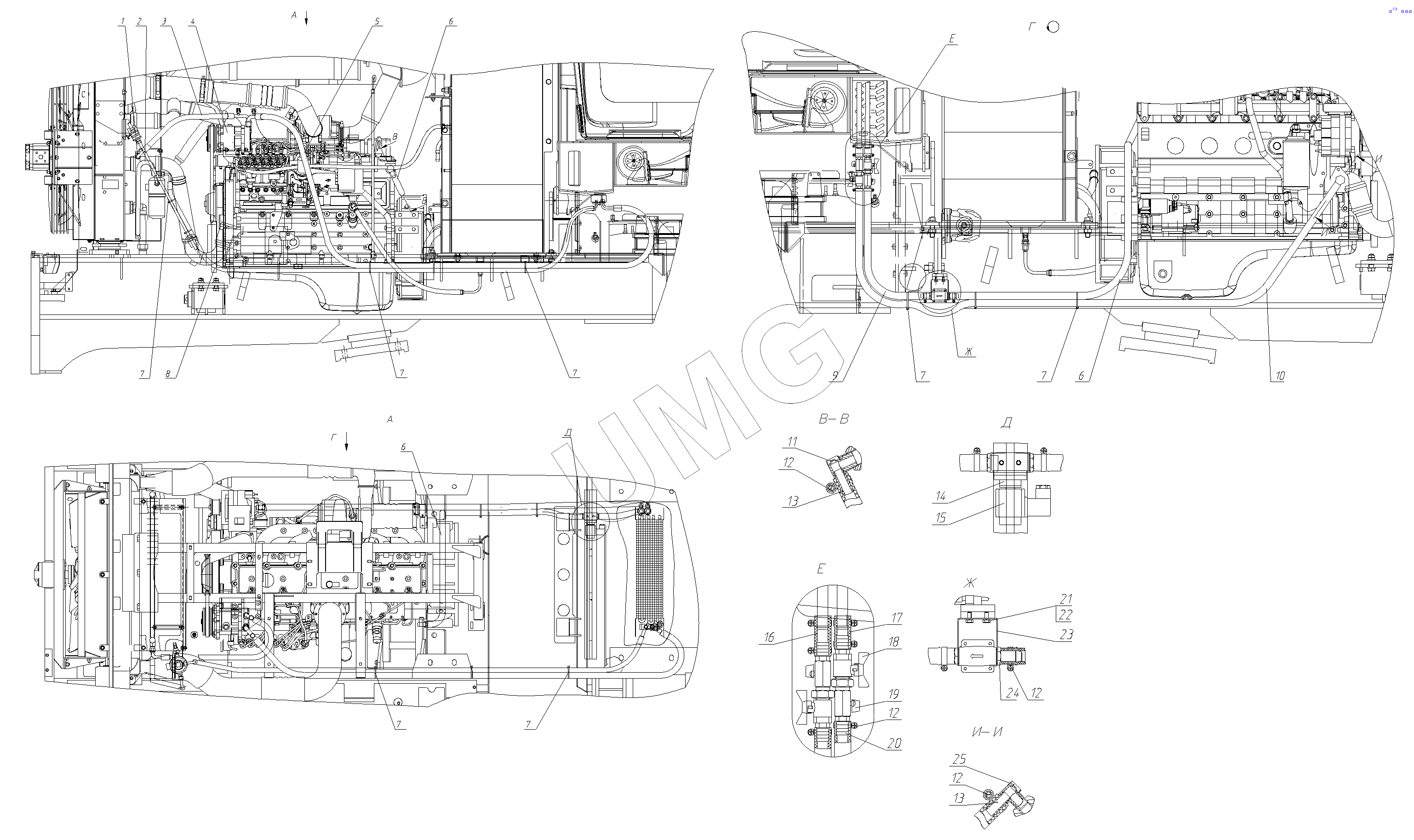

TG-140. Установка климатическая 730.31.00.00.000-01
1
2
3
4
5
6
6
6
7
7
7
7
7
7
7
8
9
10
11
12
12
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 760.31.03.00.00.000-01 | Установка конденсатора | |
| 2 | Хладонопровод | Хладонопровод | |
| 3 | Хладонопровод | Хладонопровод | |
| 4 | 780.31.01.00.000 | Установка компрессора | |
| 5 | Хладонопровод | Хладонопровод | |
| 6 | 780.31.00.00.004-1 | Рукав | |
| 7 | Хомут | Хомут пластиковый | |
| 8 | Хладонопровод | Хладонопровод | |
| 9 | 780.31.00.00.006 | Рукав | |
| 10 | 780.31.00.00.005 | Рукав | |
| 11 | 730.31.00.00.005 | Переходник | |
| 12 | Robust23-25 | Хомут силовой одноболтовый | |
| 13 | 730.31.00.00.006 | Ниппель | |
| 14 | EV250BG1/2032U5252 | Клапан соленоидный | |
| 15 | 24V18BтDanfoss018F7397 | Катушка | |
| 16 | 780.31.00.00.003 | Рукав | |
| 17 | 780.31.00.00.002 | Рукав | |
| 18 | VALTECBT00000012 | Кран шаровый VALTEC BT00000012 | |
| 19 | VALTECBTM0012 | Кран шаровый VALTEC BTM0012 | |
| 20 | VALTECФМ00151216 | Штуцер VALTEC ФМ00151216 | |
| 21 | БолтМ6х12 | Болт М6х12 | |
| 22 | Шайба6.65Г | Шайба | |
| 23 | SE-1.02.06.037 | Кронштейн крепления клапана SE-1.02.06.037 | |
| 24 | 780.31.00.00.001 | Ниппель | |
| 25 | 730.31.00.00.004 | Переходник |
