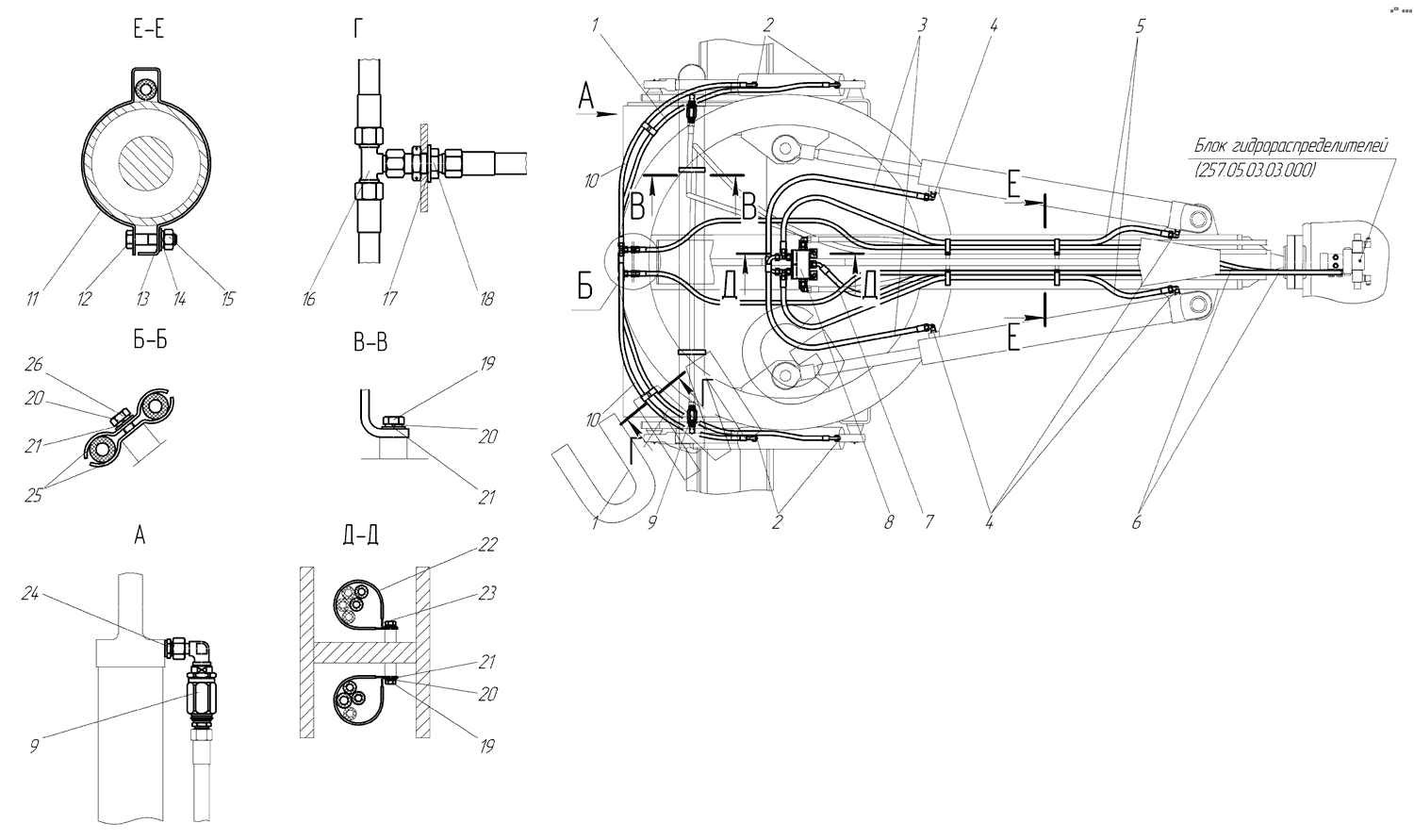

TG-140. Гидросистема рабочего оборудования 730.15.04.00.000
257.05.03.03.000
1
1
2
2
2
3
4
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 257.05.03.03.000 | 257.05.03.03.000 | Блок гидрораспределителей | |
| 1 | РВД10.33.1750.М18х1,5.0/90 | РВД | |
| 2 | TN92GG-12LR1/2 | Адаптер | |
| 3 | РВД12.28.1050.М22х1,5.0/90 | РВД | |
| 4 | TN94-15LR | Адаптер TN94-15LR | |
| 5 | РВД12.28.2050.М22х1,5 | РВД | |
| 6 | РВД10.33.3600.М18х1,5 | РВД | |
| 7 | РВД12.28.7400.М22х1,5.0/45 | РВД | |
| 8 | 730.15.04.01.000 | Блок клапанов | |
| 9 | 730.15.03.02.000 | Дроссель с обратным клапаном | |
| 10 | РВД10.33.1300.М18х1,5.0/90 | РВД 10.33.1300.М18х1,5.0/90 | |
| 11 | 0.884.2009 | Хомут | |
| 12 | БолтМ10х30 | Болт М10х30 | |
| 13 | ШайбаС10 | Шайба | |
| 14 | Шайба10.65Г | Шайба10.65Г | |
| 15 | ГайкаМ10 | Гайка М10 | |
| 16 | TN120-12L | Адаптер TN120-12L | |
| 17 | ШайбаС8 | Шайба С8 | |
| 18 | TN102-12L | Адаптер TN102-12L | |
| 19 | БолтМ8х16 | Болт М8х16 | |
| 20 | Шайба8.65Г | Шайба 8.65Г | |
| 21 | ШайбаС8 | Шайба С8 | |
| 22 | 257.05.01.00.008 | Трубка 305 ТВ-40, 16 L=210 | |
| 23 | 257.05.01.00.004 | Хомут | |
| 24 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 25 | 613.04.00.00.002 | Скоба | |
| 26 | БолтМ8х30 | Болт М8х30 |
