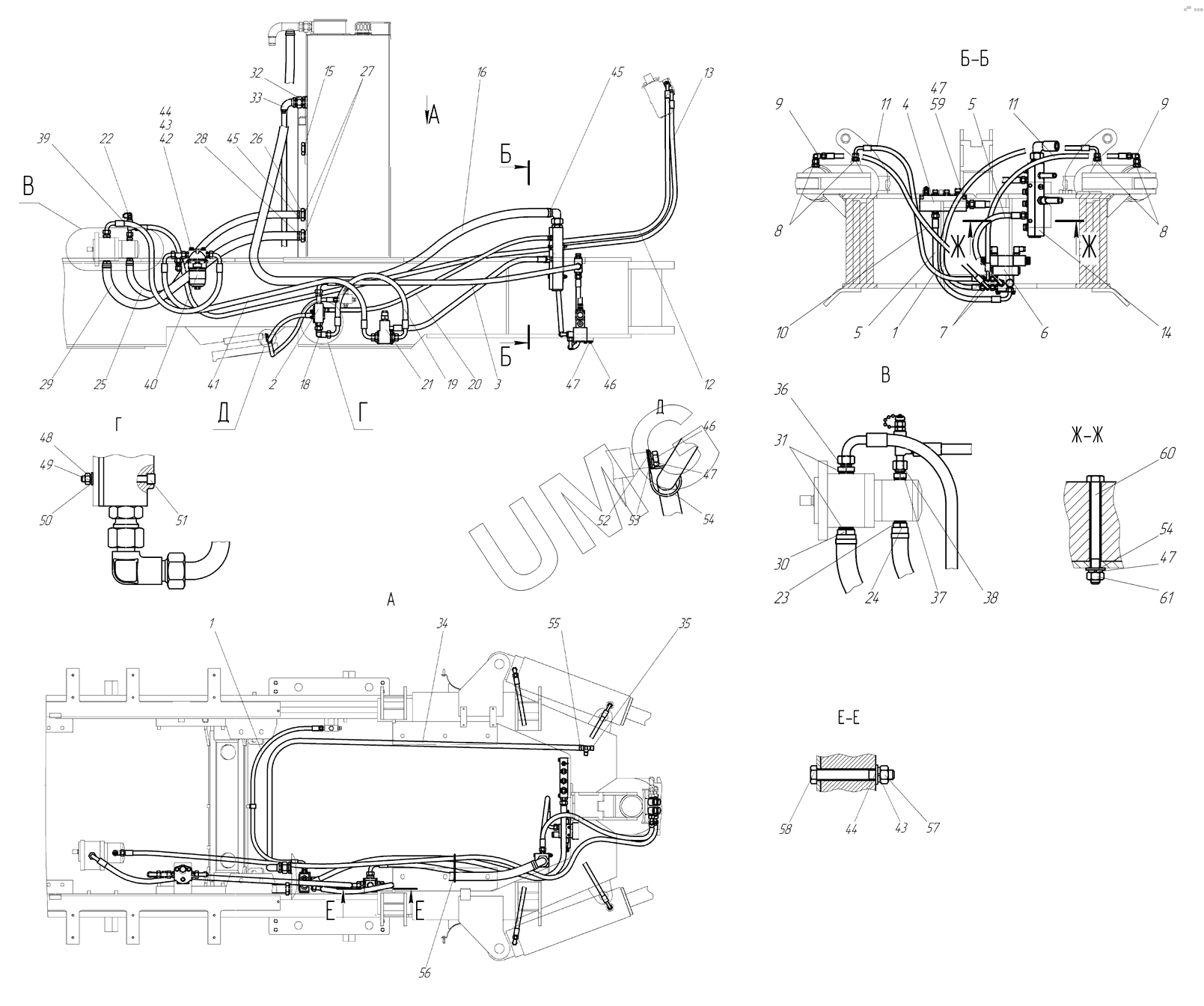

TG-250. Гидросистема рамы подмоторной 780.05.05.00.000
1
1
2
3
4
5
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
45
46
46
47
47
47
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД10.33.1450.М18х1,5.0/90 | РВД | |
| 2 | 257.05.01.04.000 | Установка клапана зарядки | |
| 3 | РВД16.25.1950.М26х1,5.0/90 | РВД 16.25.1950.М26х1,5.0/90 | |
| 4 | 257.05.01.03.000 | Коллектор напорный | |
| 5 | РВД12.28.650.М22х1,5.0/90 | РВД | |
| 6 | 257.05.01.01.000 | Гидрораспределитель | |
| 7 | TN121-12L | Адаптер | |
| 8 | TN92GG-12LR1/2 | Адаптер | |
| 9 | TN119-12L | Адаптер | |
| 10 | РВД10.33.1250.М18х1,5.0/90 | РВД | |
| 11 | РВД10.33.1150.М18х1,5.0/90 | РВД | |
| 12 | РВД12.28.1450.М22х1,5.0/45 | РВД 12.28.1450.М22х1,5.0/45 | |
| 13 | РВД12.28.3800.М22х1,5.0/45 | РВД 12.28.3800.М22х1,5.0/45 | |
| 14 | 761.05.01.01.000 | Коллектор сливной | |
| 15 | TN185GG-11/4R | Адаптер TN185GG-1 1/4R | |
| 16 | 780.05.01.00.005 | Рукав 32х43-1,6 ГОСТ10362 | |
| 17 | 780.05.01.00.001 | Рукав 12х20-1,6 ГОСТ10362 | |
| 18 | TN119-18L | Адаптер TN119-18L | |
| 19 | РВД16.25.750.М26х1,5.90/90(180) | РВД 16.25.750.М26х1,5.90/90(180) | |
| 20 | РВД16.25.1000.М26х1,5.0/90 | РВД 16.25.1000.М26х1,5.0/90 | |
| 21 | 752.05.01.05.000 | Клапан предохранительный | |
| 22 | SMК-20G1/4-PC | Измерительная муфта | |
| 23 | Прокладка20М3 | Прокладка 20 М3 | |
| 24 | 761.05.01.00.004 | Штуцер | |
| 25 | 780.05.01.00.003 | Рукав 25х35-1,6 | |
| 26 | 780.05.01.00.008 | Штуцер | |
| 27 | Прокладка42М3 | Прокладка | |
| 28 | 780.05.01.00.007 | Штуцер | |
| 29 | 780.05.01.00.004 | Рукав 32х43-1,6 | |
| 30 | 761.05.01.00.003 | Штуцер | |
| 31 | Прокладка27М3 | Прокладка 27М3 | |
| 32 | TN126АGG-35LR | Адаптер TN126А GG-35LR | |
| 33 | 761.05.01.03.000 | Отвод | |
| 34 | 780.05.01.00.002 | Рукав 16х25-1,6 | |
| 35 | 761.05.01.00.001 | Тройник | |
| 36 | 257.12.04.00.003 | Штуцер | |
| 37 | 761.05.01.00.002 | Штуцер | |
| 38 | 257.05.01.07.000 | Тройник | |
| 39 | РВД16.25.1100.М26х1,5.90/90(180) | РВД16.25.1100.М26х1,5.90/90(180) | |
| 40 | 257.05.01.02.000 | Фильтр напорный | |
| 41 | РВД16.25.1400.М26х1,5.90/90 | РВД 16.25.1400.М26х1,5.90/90 | |
| 42 | БолтМ10х16 | Болт М10х16 | |
| 43 | Шайба10.65Г | Шайба10.65Г | |
| 44 | ШайбаС10 | Шайба | |
| 45 | NORMA32-50 | Хомут червячный "NORMA" 32-50 | |
| 46 | БолтМ8х16 | Болт М8х16 | |
| 47 | Шайба8.65Г | Шайба 8.65Г | |
| 48 | ГайкаМ6 | Гайка | |
| 49 | Шайба6.65Г | Шайба | |
| 50 | ШайбаС6 | Шайба | |
| 51 | 217.11.00.00.002 | Винт | |
| 52 | 258.05.00.00.002 | Хомут | |
| 53 | ШайбаС8х1,4 | Шайба С8 х1,4 | |
| 54 | 780.05.01.00.009 | Трубка | |
| 55 | NORMA16-27 | Хомут червячный «NORMA»16-27 | |
| 56 | Хомут-стяжка | Хомут-стяжка 7,6х400 черный | |
| 57 | ГайкаМ10 | Гайка М10 | |
| 58 | БолтМ10х75 | Болт М10х75 | |
| 59 | БолтМ8х55 | Болт | |
| 60 | БолтМ8х90 | Болт | |
| 61 | ГайкаМ8 | Гайка М8 |
