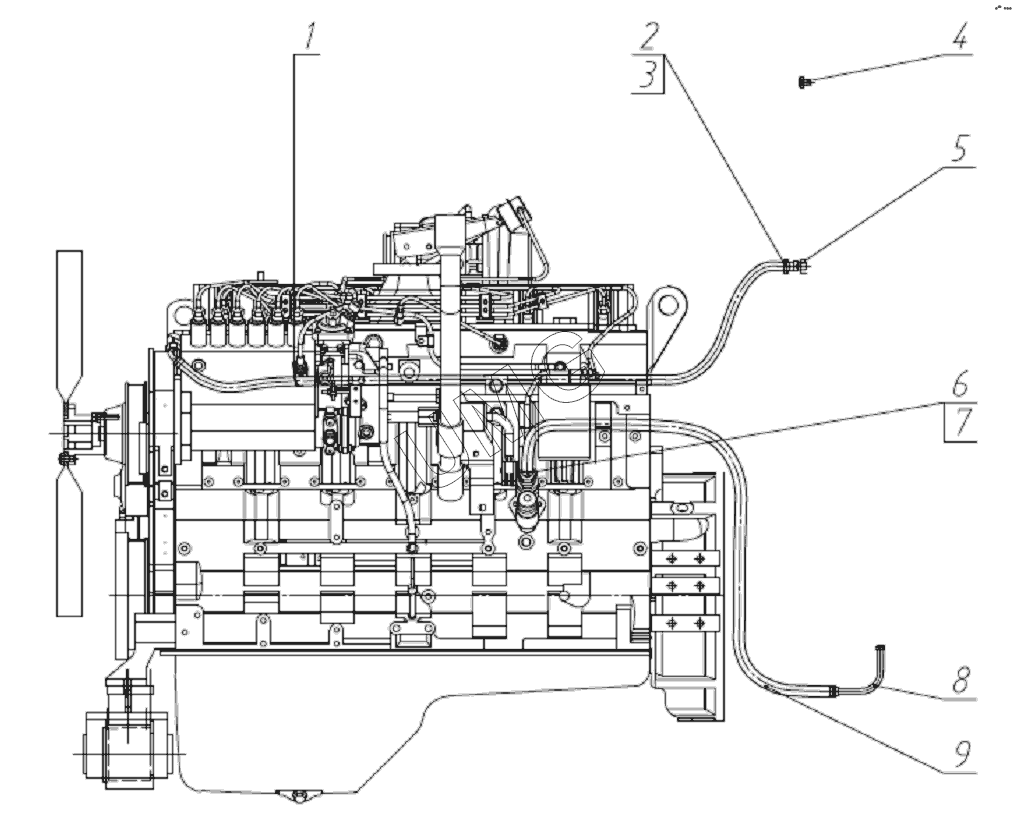

TG-250. Система питания 780.22.05.00.000
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Хомут | Хомут пластиковый | |
| 2 | 780.22.05.00.001 | Рукав | |
| 3 | 12-22 | Хомут червячный | |
| 4 | 0.877.1035 | Пробка | |
| 5 | 780.22.05.00.007 | Ниппель | |
| 6 | 780.22.05.00.009 | Ниппель | |
| 7 | 16-27 | Хомут червячный | |
| 8 | 250.02.08.09.000 | Трубка топливная | |
| 9 | 780.22.05.00.002 | Рукав |
