TG-250. 780.31.00.00.000 Установка климатическая
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
31
32

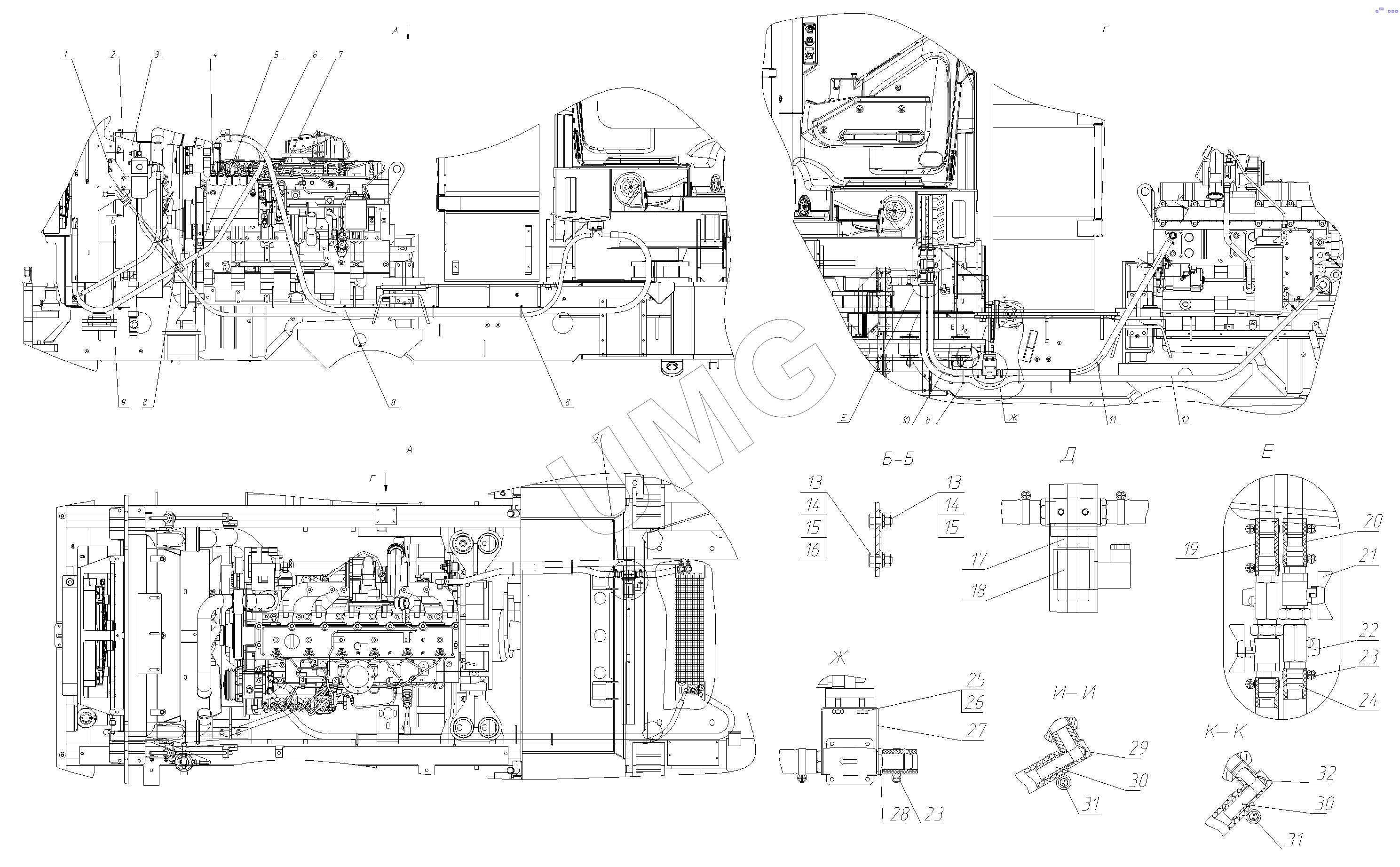

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 780.31.00.00.007 | Кронштейн | |
| 2 | HP/LPSE-1.05.001 | Датчик давления HP/LP SE-1.05.001 | |
| 3 | DA-8141SE-1.05.02.112 | Рессивер DA-8141 SE-1.05.02.112 | |
| 4 | 780.31.01.00.000 | Установка компрессора | |
| 5 | SE-1.06.04.199 | Хладонопровод ресивер-испаритель 90°х90° (б/г) L=2600 мм SE-1.06.04.199 | |
| 6 | SE-1.06.02.199 | Хладонопровод компрессор-конденсатор 90°х90° L=2400 мм SE-1.06.02.199 | |
| 7 | SE-1.06.05.199 | Хладонопровод испаритель компрессор 90°(б/г)х90° R134а, L=3000 мм SE-1.06.05.199 | |
| 8 | Хомут | Хомут пластиковый | |
| 9 | SE-1.06.03.199 | Хладонопровод конденсатор-ресивер 90°х90° L=2000 мм SE-1.06.03.199 | |
| 10 | 780.31.00.00.006 | Рукав | |
| 11 | 780.31.00.00.004 | Рукав | |
| 12 | 780.31.00.00.005 | Рукав | |
| 13 | БолтМ6х20 | Болт М6х20 | |
| 14 | ГайкаМ8 | Гайка М8 | |
| 15 | Шайба8.65Г | Шайба 8.65Г | |
| 16 | Шайба8 | Шайба | |
| 17 | EV250BG1/2032U5252 | Клапан соленоидный | |
| 18 | Катушка | Катушка | |
| 19 | 780.31.00.00.003 | Рукав | |
| 20 | 780.31.00.00.008 | Рукав | |
| 21 | VALTECBT00000012 | Кран шаровый VALTEC BT00000012 | |
| 22 | VALTECBTM0012 | Кран шаровый VALTEC BTM0012 | |
| 23 | Robust23-25 | Хомут силовой одноболтовый | |
| 24 | VALTECФМ00151216 | Штуцер VALTEC ФМ00151216 | |
| 25 | БолтМ6х12 | Болт М6х12 | |
| 26 | Шайба6.65Г | Шайба | |
| 27 | SE-1.02.06.037 | Кронштейн крепления клапана SE-1.02.06.037 | |
| 28 | 780.31.00.00.001 | Ниппель | |
| 29 | 730.31.00.00.005 | Переходник | |
| 30 | 730.31.00.00.006 | Ниппель | |
| 31 | Robust23-25 | Хомут силовой одноболтовый | |
| 32 | 730.31.00.00.004 | Переходник |
