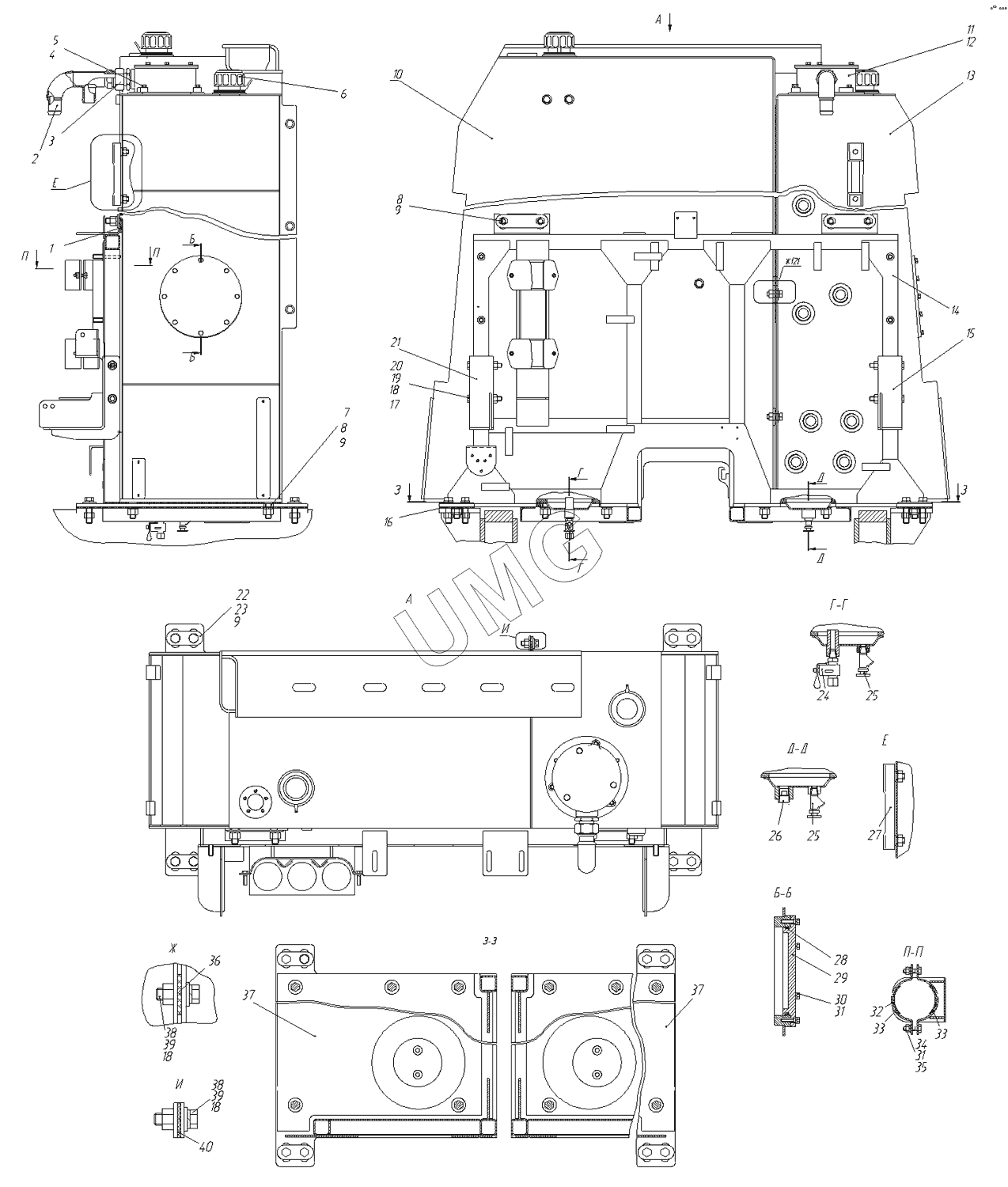

TG-250. 730.35.00.00.000-02 Блок баков
1
2
3
4
5
6
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
37
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.35.00.00.004 | Прокладка | |
| 2 | 730.35.08.00.000 | Коллектор | |
| 3 | TN126AGG-35LR | Адаптер TN126A GG-35LR | |
| 4 | Шайба10.65Г | Шайба10.65Г | |
| 5 | БолтМ10х30 | Болт М10х30 | |
| 6 | TM178G100L | Горловина заливная | |
| 7 | 730.35.00.00.005 | Шайба | |
| 8 | ГайкаМ16 | Гайка М16 | |
| 9 | Шайба16.65Г | Шайба16.65Г | |
| 10 | 730.35.02.00.000 | Бак топливный | |
| 11 | 038-042-25-2-2 | Кольцо 038-042-25-2-2 | |
| 12 | MPF1801AG1P10NBT | Фильтр сливной | |
| 13 | 730.35.01.00.000 | Бак масляный | |
| 14 | 730.35.03.00.000-01 | Оборудование каркаса | |
| 15 | 730.35.10.00.000 | Кронштейн | |
| 16 | 730.35.00.00.002 | Прокладка | |
| 17 | ШайбаС12х2.02Ст.3сп | Шайба С12х2.02 Ст.3 сп | |
| 18 | Шайба12.65Г | Шайба12.65Г | |
| 19 | ГайкаМ12 | Гайка М12 | |
| 20 | БолтМ12х85 | Болт М12х85 | |
| 21 | 730.35.10.00.000-01 | Кронштейн | |
| 22 | 730.35.00.00.011 | Шайба | |
| 23 | БолтМ16х60 | Болт М16х60 | |
| 24 | КР25 | Кран топливный КР 25 | |
| 25 | 130-1015370 | Кран сливной в сборе | |
| 26 | 31029-1701098 | Пробка магнитная КПП 31029-1701098 | |
| 27 | LS127-1W/M12 | Указатель уровня рабочей жидкости | |
| 28 | 165-175-58-2-2 | Кольцо 165-175-58-2-2 | |
| 29 | 253.25.16.01.001 | Крышка | |
| 30 | БолтМ8х30 | Болт М8х30 | |
| 31 | Шайба8.65Г | Шайба 8.65Г | |
| 32 | 730.35.00.00.012 | Хомут | |
| 33 | 730.35.00.00.014 | Прокладка | |
| 34 | ГайкаМ8 | Гайка М8 | |
| 35 | ШайбаС8.02Ст.3сп | Шайба С8.02 Ст.3 сп | |
| 36 | 271.25.15.00.004 | Прокладка | |
| 37 | 730.35.00.00.001 | Прокладка | |
| 38 | 730.35.00.00.007 | Шайба | |
| 39 | БолтМ12х35 | Болт М12х35 | |
| 40 | 730.35.00.00.003 | Прокладка |
