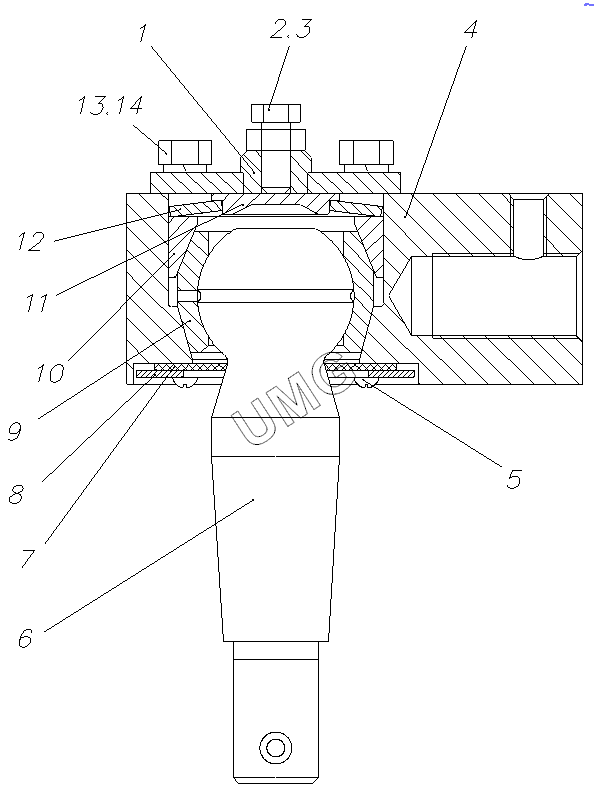

TG-250. Шарнир 257.66.08.01.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.66.08.01.100 | Крышка | |
| 2 | БолтМ8х25 | Болт | |
| 3 | ГайкаМ8 | Гайка М8 | |
| 4 | 257.66.08.01.001 | Палец шаровой | |
| 5 | Винт6х10 | Винт 6х10 | |
| 6 | 257.66.08.01.001 | Палец шаровой | |
| 7 | 257.66.08.01.007 | Уплотнитель | |
| 8 | 257.66.08.01.006 | Крышка | |
| 9 | 257.66.08.01.003 | Обойма | |
| 10 | 257.66.08.01.004 | Втулка | |
| 11 | 257.66.08.01.005 | Упор | |
| 12 | 257.66.08.01.008 | Пружина тарельчатая | |
| 13 | Шайба8.65Г | Шайба 8.65Г | |
| 14 | БолтМ8х20 | Болт |
