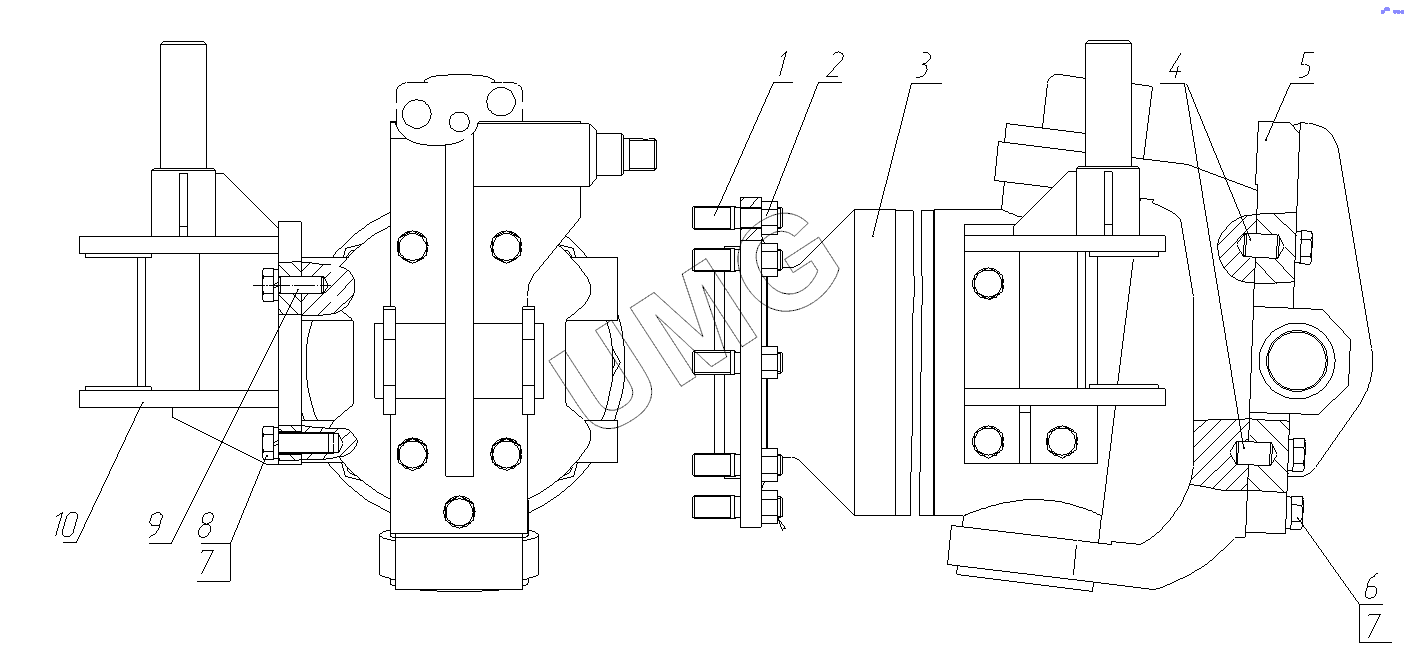

TG-250. Гидромотор 781.66.02.00.000
1
2
3
4
5
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.06.02.00.001 | Шпилька | |
| 2 | 0.820.2056 | Гайка | |
| 3 | MG21-2-GCA-101-1941-EJOO | Гидромотор | |
| 4 | 257.06.02.00.002 | Штифт | |
| 5 | 781.66.02.01.000 | Рычаг | |
| 6 | БолтМ20х75 | Болт М20х75 | |
| 7 | Шайба20.65Г | Шайба 20.65Г | |
| 8 | БолтМ20х50 | Болт М20х50 | |
| 9 | 257.06.02.00.003 | Штифт | |
| 10 | 257.66.02.02.000 | Кронштейн |
