TG-250. Гидросистема тормозов 780.13.00.00.000
1
1
2
2
3
4
4
5
6
6
7
8
9
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43

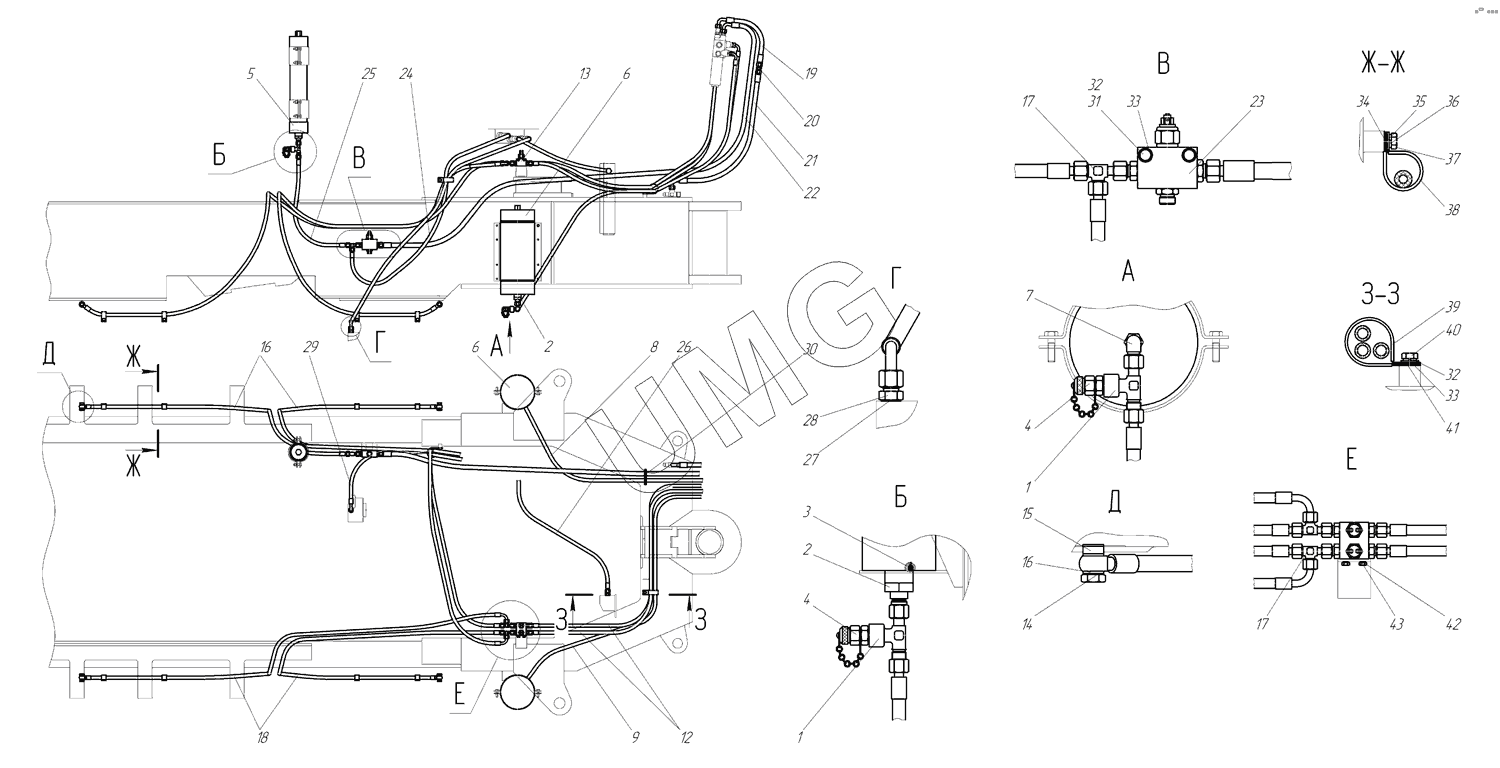

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.11.05.00.000 | Тройник | |
| 2 | 752.11.00.00.001 | Штуцер | |
| 3 | Кольцо024-029-30 | Кольцо 024-029-30 | |
| 4 | SMК-20G1/4-PC | Измерительная муфта | |
| 5 | АРХ-1/320 | Пневмогидроаккумулятор | |
| 6 | АРХ-2,5/320 | Пневмогидроаккумулятор АРХ-2,5/320 | |
| 7 | TN119-12L | Адаптер | |
| 8 | РВД8.35.1950.М16х1,5.0/90 | РВД 8.35.1950.М16х1,5.0/90 | |
| 9 | РВД8.35.2200.М16х1,5.0/90 | РВД 8.35.2200.М16х1,5.0/90 | |
| 10 | Прокладка14М3 | Прокладка | |
| 11 | 730.11.00.00.001 | Болт полый | |
| 12 | РВД8.35.1750.М16х1,5.банджо14х14 | РВД 8.35.1750.М16х1,5.банджо 14х14 | |
| 13 | 730.11.06.00.000 | Установка выключателя | |
| 14 | 780.13.00.00.003 | Болт полый | |
| 15 | 780.13.00.00.004 | Кольцо | |
| 16 | РВД8.35.2500.М16х1,5.банджо14х14 | РВД 8.35.2500.М16х1,5.банджо 14х14 | |
| 17 | TN121-10L | Адаптер | |
| 18 | РВД8.35.3150.М16х1,5.банджо14х14 | РВД 8.35.3150.М16х1,5.банджо 14х14 | |
| 19 | РВД10.33.350.М18х1,5.0/90 | РВД 10.33.350.М18х1,5.0/90 | |
| 20 | TN98-12L | Адаптер TN98-12L | |
| 21 | РВД10.33.750.М18х1,5.0/90 | РВД 10.33.750.М18х1,5.0/90 | |
| 22 | РВД10.33.2600.М18х1,5.0/90 | РВД 10.33.2600.М18х1,5.0/90 | |
| 23 | 730.11.02.00.000 | Коллектор | |
| 24 | РВД8.35.1200.М16х1,5 | РВД 8.35.1200.М16х1,5 | |
| 25 | РВД8.35.1050.М16х1,5.0/90 | РВД | |
| 26 | РВД8.35.1100.М16х1,5.0/90 | РВД 8.35.1100.М16х1,5.0/90 | |
| 27 | Прокладка10М3 | Прокладка | |
| 28 | 257.11.00.00.009 | Штуцер | |
| 29 | РВД8.35.1550.М16х1,5.0/90 | РВД 8.35.1550.М16х1,5.0/90 | |
| 30 | Хомут–стяжка | Хомут – стяжка | |
| 31 | БолтМ8x45 | Болт М8x45 | |
| 32 | Шайба8.65Г | Шайба 8.65Г | |
| 33 | ШайбаС8х1,4 | Шайба С8 х1,4 | |
| 34 | 780.13.00.00.006 | Хомут | |
| 35 | ШайбаС12х2 | Шайба С12х2 | |
| 36 | Шайба12.65Г | Шайба12.65Г | |
| 37 | БолтМ12x20 | Болт М12x20 | |
| 38 | 780.13.00.00.005 | Трубка | |
| 39 | 257.11.00.00.004 | Трубка | |
| 40 | БолтМ8x16 | Болт М8x16 | |
| 41 | 258.05.00.00.002-01 | Хомут | |
| 42 | БолтМ6x16 | Болт М6x16 | |
| 43 | Шайба6.65Г | Шайба |
