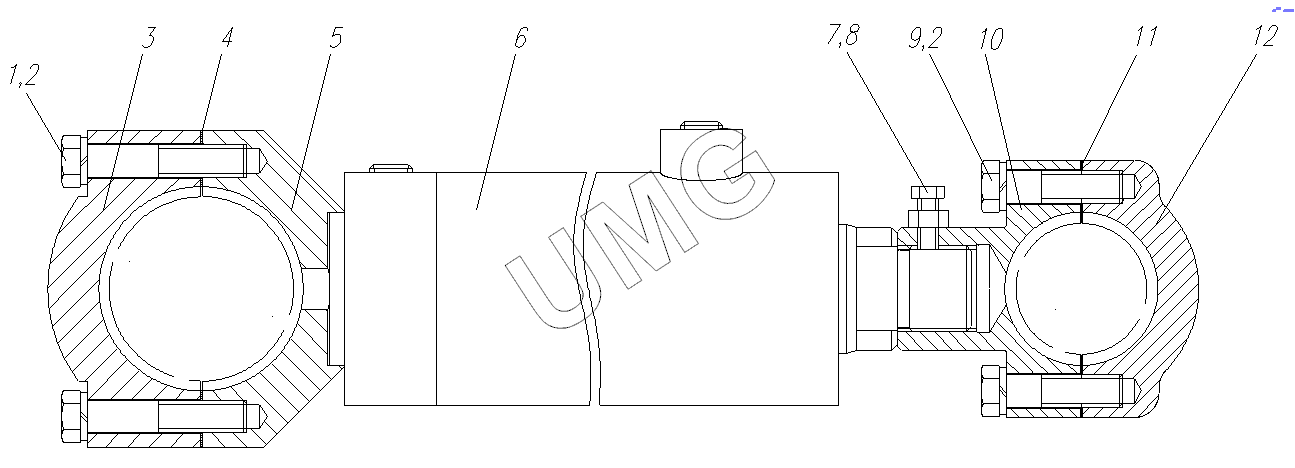

TG-250. Гидроцилиндр 776.02.00.00.000
1
2
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ16х80 | Болт | |
| 2 | Шайба16.65Г | Шайба16.65Г | |
| 3 | 776.07.02.00.001 | Хомут | |
| 4 | 776.07.02.00.003 | Прокладка | |
| 5 | 776.07.02.00.002 | Хомут | |
| 6 | 776.07.02.01.000 | Гидроцилиндр | |
| 7 | БолтМ10х25 | Болт М10х25 | |
| 8 | ГайкаМ10 | Гайка М10 | |
| 9 | БолтМ16х65 | Болт М16х65 | |
| 10 | 257.07.02.00.002 | Хомут | |
| 11 | 257.07.02.00.005 | Прокладка | |
| 12 | 257.07.02.00.001 | Хомут |
