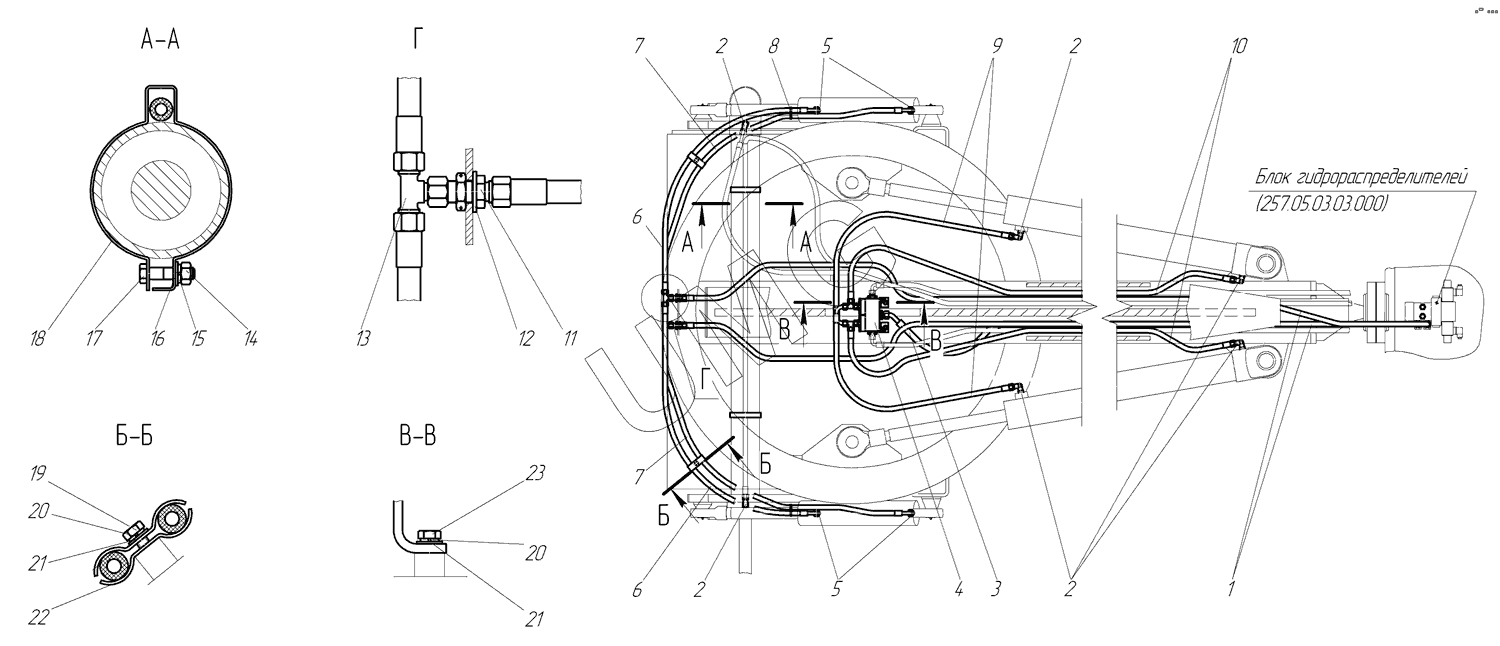

TG-250. Гидросистема рабочего оборудования 780.05.04.00.000
257.05.03.03.000
1
2
2
2
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 257.05.03.03.000 | 257.05.03.03.000 | Блок гидрораспределителей | |
| 1 | РВД10.33.4100.М18х1,5. | РВД 10.33.4100.М18х1,5. | |
| 2 | TN94-12LR1/2 | Адаптер | |
| 3 | РВД12.28.8100.М22х1,5.0/45 | РВД 12.28.8100.М22х1,5.0/45 | |
| 4 | 761.05.04.01.000-01 | Блок клапанов | |
| 5 | TN92GG-12LR1/2 | Адаптер | |
| 6 | РВД10.33.1400.М18х1,5.0/90 | РВД 10.33.1400.М18х1,5.0/90 | |
| 7 | РВД10.33.1850.М18х1,5.0/90 | РВД 10.33.1850.М18х1,5.0/90 | |
| 8 | Хомут-стяжка | Хомут-стяжка 7,6х400 черный | |
| 9 | РВД10.33.1050.М18х1,5.0/90 | РВД | |
| 10 | РВД10.33.2000.М18х1,5 | РВД | |
| 11 | TN102-12L | Адаптер TN102-12L | |
| 12 | ШайбаС18 | Шайба С18 | |
| 13 | TN120-12L | Адаптер TN120-12L | |
| 14 | ГайкаМ10 | Гайка М10 | |
| 15 | Шайба10.65Г | Шайба10.65Г | |
| 16 | ШайбаС10 | Шайба | |
| 17 | БолтМ10х30 | Болт М10х30 | |
| 18 | 253.45.04.00.001-01 | Хомут | |
| 19 | БолтМ8х30 | Болт М8х30 | |
| 20 | Шайба8.65Г | Шайба 8.65Г | |
| 21 | ШайбаС8 | Шайба С8 | |
| 22 | 613.04.00.00.002 | Скоба | |
| 23 | БолтМ8х16 | Болт М8х16 |
