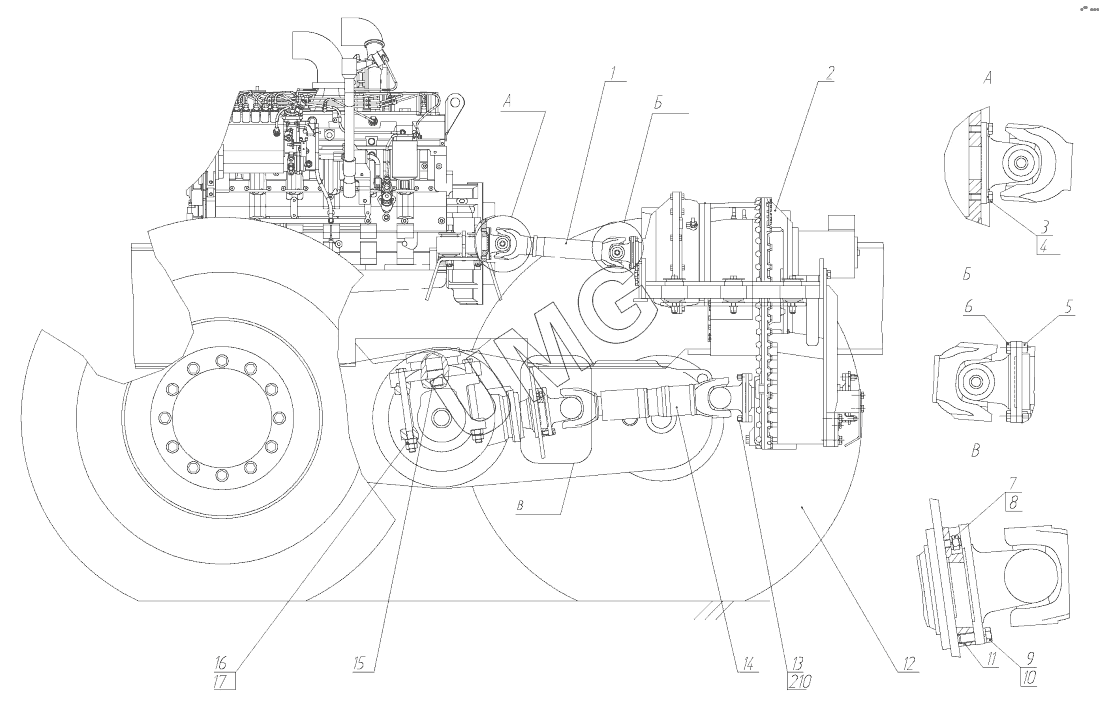

TG-200 (770.исп.01). Трансмиссия 770.03.00.00.000
/29.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1131000287 | Вал карданный 0113100 0287 | |
| 2 | 770.03.01.00.00.000 | Установка коробки передач | |
| 3 | БолтМ10х25 | Болт М10х25 | |
| 4 | Шайба1065Г | Шайба 10 65Г | |
| 5 | 225.17.00.00.008-01 | Гайка | |
| 6 | 724.03.00.00.005-80 | Болт | |
| 7 | ГайкаМ12 | Гайка М12 | |
| 8 | Шайба1265Г | Шайба 12 65Г | |
| 9 | 257.03.00.00.013 | Болт | |
| 10 | Шайба1465Г | Шайба | |
| 11 | 257.03.00.00.015 | Переходник | |
| 12 | 257.03.06.00.000-01 | Тележка задняя | |
| 13 | 257.03.00.00.017 | Гайка | |
| 14 | 1201100524 | Вал карданный 0120110 0524 | |
| 15 | 723.03.00.00.002 | Штифт | |
| 16 | БолтМ20х1,5х260 | Болт М20х1,5х260 | |
| 17 | ГайкаМ20х1,5-70 | Гайка М20х1,5 -70 |
