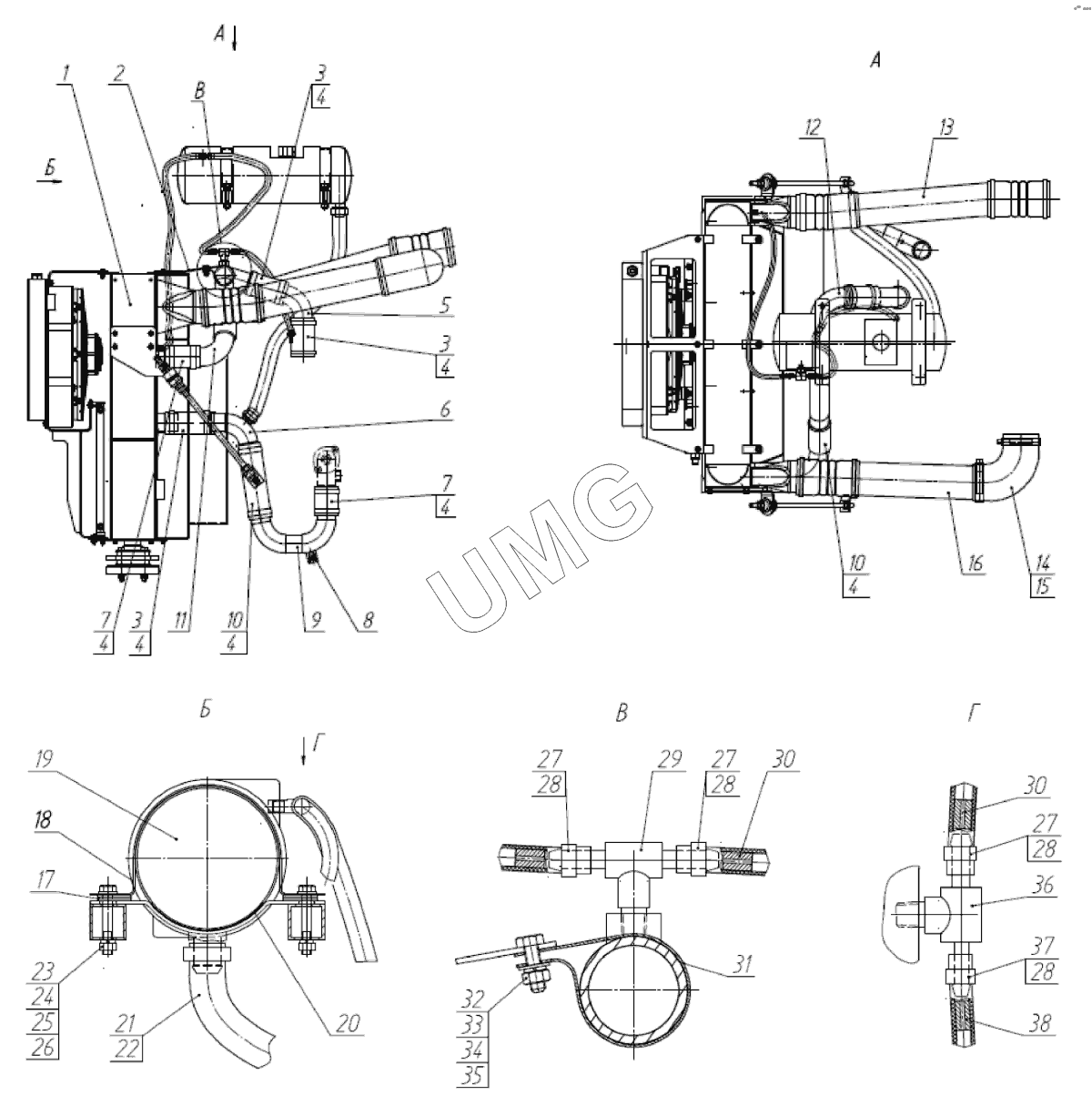

TG-200 (770.исп.01). Система охлаждения 780.22.01.01.000
/23.gif)
1
2
3
3
3
4
4
4
4
4
4
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
28
28
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 770.22.02.01.000 | Блок радиаторов | |
| 2 | 770.22.02.00.002 | Планка | |
| 3 | 760.22.02.00.017 | Рукав 58х70.5 L=130 мм | |
| 4 | ХомутRobust68-73 | Хомут силовой одноболтовый Robust 68-73 | |
| 5 | 760.22.02.00.400 | Патрубок | |
| 6 | 760.22.02.02.000 | Патрубок | |
| 7 | 760.22.02.00.018 | Рукав 58х70,5 L=90 мм | |
| 8 | 0.877.1035 | Пробка | |
| 9 | 760.22.02.00.100 | Патрубок | |
| 10 | 760.22.02.00.022 | Рукав 58х70,5 L=230 мм | |
| 11 | 770.22.02.00.200 | Патрубок | |
| 12 | 770.22.02.00.100 | Патрубок | |
| 13 | 770.22.02.00.001-01 | Патрубок | |
| 14 | Патрубок3316568S(90°,d-101,6) | Патрубок 3316568 S(90°,d-101,6) | |
| 15 | ХомутRobust104-112 | Хомут силовой одноболтовый Robust 104-112 | |
| 16 | 770.22.02.00.001 | Патрубок | |
| 17 | 257.02.03.00.007 | Прокладка | |
| 18 | 760.22.02.00.002 | Скоба | |
| 19 | ТА.087.016.100.000 | Бачок расширительный | |
| 20 | 730.02.02.00.202 | Пластина | |
| 21 | 760.22.02.00.015 | Рукав 32х43 L=800 мм | |
| 22 | ХомутRobust40-43 | Хомут силовой одноболтовый Robust 40-43 | |
| 23 | БолтМ10х70 | Болт М10х70 | |
| 24 | ГайкаМ10-70 | Гайка М10 -70 | |
| 25 | Шайба10.65Г | Шайба10.65Г | |
| 26 | ШайбаС.10 | Шайба С.10 | |
| 27 | 760.22.02.00.012 | Рукав 10х17,5 L=500 мм | |
| 28 | ХомутRobust17-19 | Хомут силовой одноболтовый Robust 17-19 | |
| 29 | 760.22.02.00.700 | Тройник | |
| 30 | 724.02.02.00.020-01 | Дроссель | |
| 31 | 760.22.02.00.001 | Хомут | |
| 32 | БолтМ8х2570 | Болт М8х2570 | |
| 33 | ГайкаМ8 | Гайка М8 | |
| 34 | Шайба8.65Г | Шайба 8.65Г | |
| 35 | ШайбаС.8 | Шайба С.8 | |
| 36 | 760.22.02.00.600 | Тройник | |
| 37 | 760.22.02.00.010 | Рукав 8х16,5 L=800 мм | |
| 38 | 724.02.02.00.020-03 | Дроссель |
