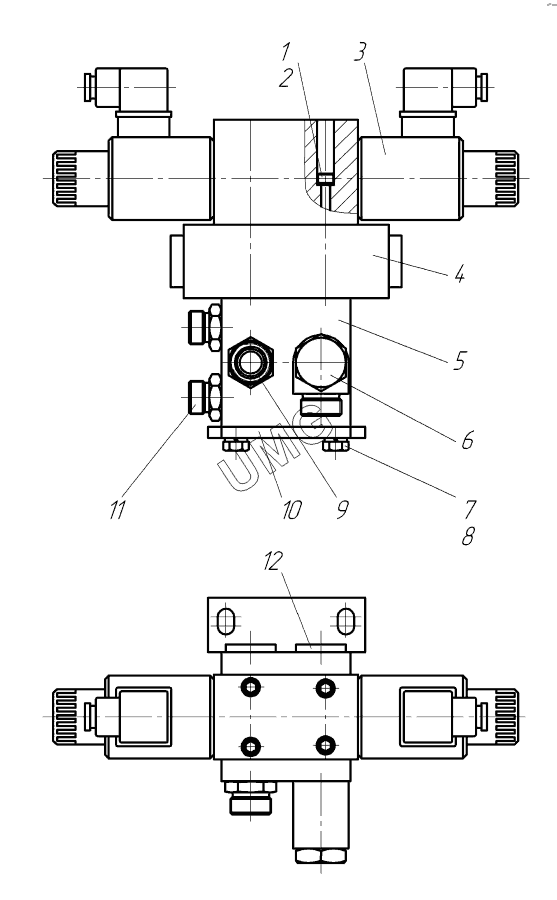

TG-200 (770.исп.01). Гидрораспределитель 257.05.01.01.000
/92.gif)
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.05.03.02.001-01 | Винт | |
| 2 | Шайба565Г | Шайба 5 65Г | |
| 3 | KV-4/3-5КО-6-G6 | Гидрораспределитель | |
| 4 | VР-NОV-6-D | Гидрозамок VР-NОV-6-D | |
| 5 | ВР-6-2-S | Гидропанель ВР-6-2-S | |
| 6 | TN111GG-15LR | Адаптер | |
| 7 | БолтМ8х16 | Болт М8х16 | |
| 8 | Шайба865Г | Шайба | |
| 9 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 10 | 257.05.01.01.001 | Кронштейн | |
| 11 | TN92GG-12LR | Адаптер TN92GG-12LR | |
| 12 | TN185GG-1/2"R | Адаптер TN185GG-1/2"R |
