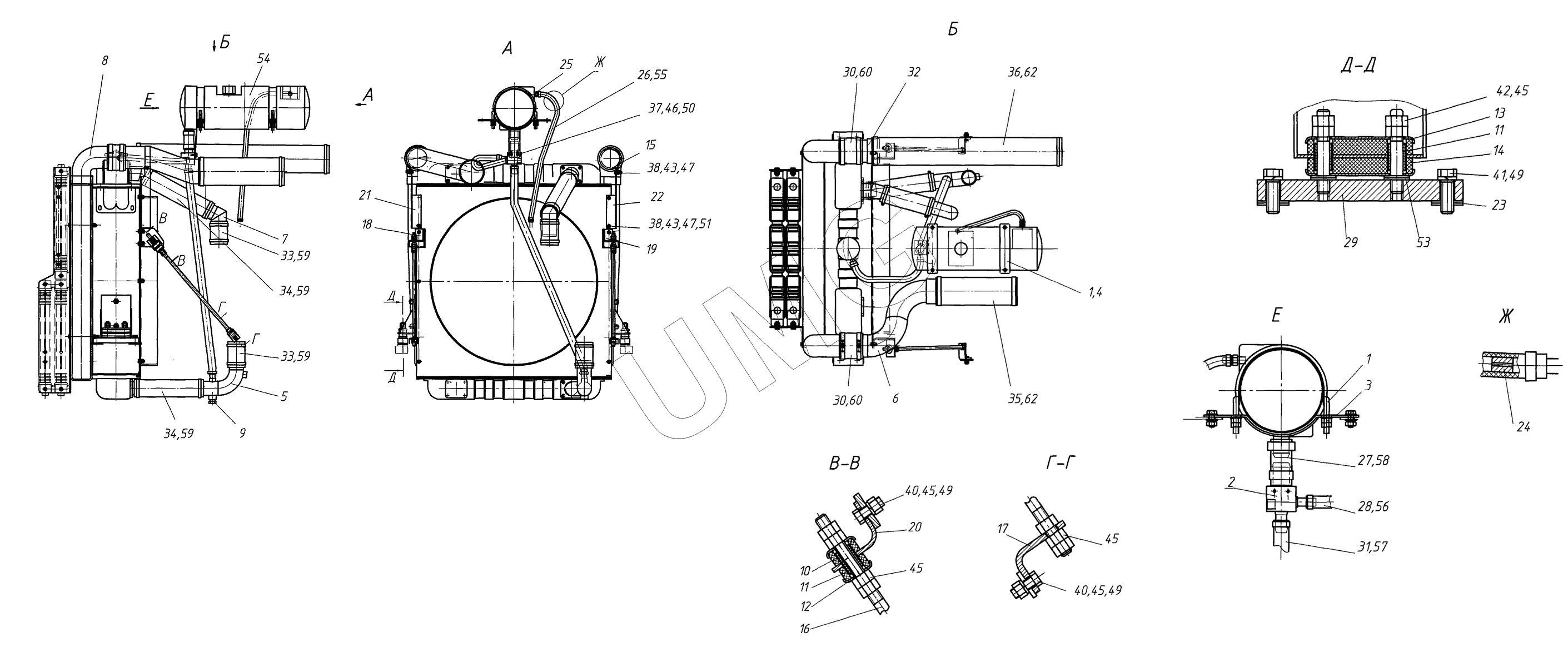

TG-180. 780.22.02.00.000 Система охлаждения
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
34
35
36
37
38
38
40
40
41
42
43
43
45
45
45
45
45
46
47
47
49
49
49
50
51
53
54
55
56
57
58
59
59
59
59
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.02.02.00.100 | Лента стяжная | |
| 2 | 730.02.02.00.300 | Переходник | |
| 3 | 760.02.02.00.100 | Скоба | |
| 4 | 760.02.02.00.200 | Скоба | |
| 5 | 780.22.02.00.100 | Патрубок | |
| 6 | 780.22.02.00.200 | Патрубок | |
| 7 | 780.22.02.00.300 | Патрубок | |
| 8 | 780.22.02.01.000 | Блок радиаторов | |
| 9 | 0.877.1035 | Пробка | |
| 10 | 225.02.00.00.001 | Прокладка | |
| 11 | 225.02.00.00.002 | Втулка | |
| 12 | 225.02.00.00.003 | Чашка | |
| 13 | 225.02.04.00.003 | Накладка | |
| 14 | 225.02.04.00.004 | Подушка | |
| 15 | 780.22.02.00.006 | Хомут | |
| 16 | 257.02.02.00.001 | Стяжка | |
| 17 | 257.02.02.00.009 | Уголок | |
| 18 | 257.02.02.00.14 | Кронштейн | |
| 19 | 257.02.02.00.14-01 | Кронштейн | |
| 20 | 257.02.02.00.15 | Уголок | |
| 21 | 724.02.02.00.003 | Кронштейн | |
| 22 | 724.02.02.00.003-01 | Кронштейн | |
| 23 | 724.02.02.00.019 | Прокладка | |
| 24 | 724.02.02.00.020 | Дроссель | |
| 25 | 730.02.02.00.001 | Ниппель | |
| 26 | 730.02.02.00.002 | Рукав10х17,5 | |
| 27 | 730.02.02.00.004 | Рукав32х43 | |
| 28 | 753.02.02.00.004 | Рукав | |
| 29 | 753.02.02.00.006 | Платик | |
| 30 | 753.02.02.00.007 | Рукав | |
| 31 | 760.02.02.00.002 | Рукав 20х29 | |
| 32 | 780.22.02.00.001 | Переходник | |
| 33 | 780.22.02.00.002 | Рукав 58-70,5 | |
| 34 | 780.22.02.00.003 | Рукав 58-70,5 | |
| 35 | 780.22.02.00.004 | Рукав 100-113 | |
| 36 | 780.22.02.00.005 | Рукав 100-113 | |
| 37 | БолтМ6х16 | Болт | |
| 38 | БолтМ8х20 | Болт | |
| 39 | БолтМ10х25 | Болт М10х25 | |
| 40 | БолтМ12х30 | Болт М12х30 | |
| 41 | БолтМ12х40 | Болт М12х40 | |
| 42 | ШпилькаМ12х65 | Шпилька | |
| 43 | ГайкаМ8 | Гайка М8 | |
| 44 | ГайкаМ10 | Гайка М10 | |
| 45 | ГайкаМ12 | Гайка М12 | |
| 46 | Шайба665Г | Шайба 6 65Г | |
| 47 | Шайба865Г | Шайба | |
| 48 | Шайба1065Г | Шайба 10 65Г | |
| 49 | Шайба1265Г | Шайба 12 65Г | |
| 50 | ШайбаС.6х1,4.02 | Шайба С.6х1,4.02 | |
| 51 | ШайбаС.8х1,4.02 | Шайба | |
| 52 | ШайбаС.10.02 | Шайба | |
| 53 | ШайбаС.12х2.02 | Шайба | |
| 54 | ТА.087.016.100.000 | Бачок расширительный | |
| 55 | NORMA12-22 | Хомут червячный | |
| 56 | NORMA16-27 | Хомут червячный «NORMA»16-27 | |
| 57 | NORMA20-32 | Хомут червячный "NORMA" 20-32 | |
| 58 | NORMA32-50 | Хомут червячный "NORMA" 32-50 | |
| 59 | NORMA50-70 | Хомут червячный | |
| 60 | NORMA90-110 | Хомут червячный | |
| 61 | NORMA100-120 | Хомут червячный |
