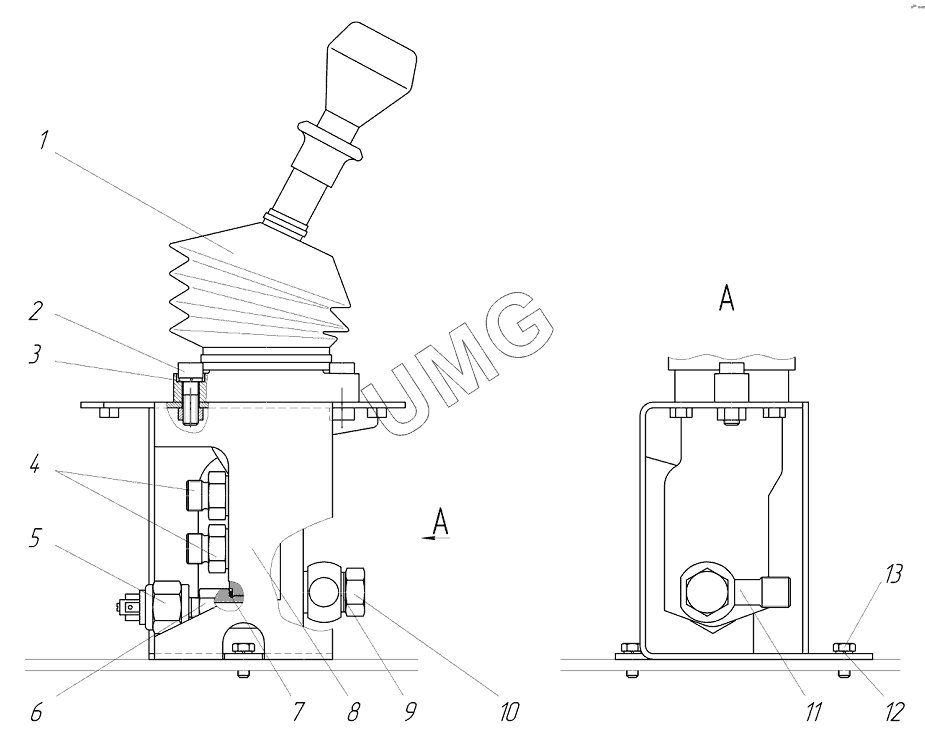

TG-180. 730.11.03.00.000 Клапан стояночного тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LT08MMA-2X/100/02M | Клапан стояночного тормоза | |
| 2 | 257.11.03.00.001 | Винт | |
| 3 | Шайба8.65Г. | Шайба.65Г. | |
| 4 | TN92GG-10LM16x1,5 | Адаптер | |
| 5 | МО17068/70F | Сигнализатор давления | |
| 6 | 257.11.03.00.002 | Переходник | |
| 7 | 12М3 | Прокладка 12М3 | |
| 8 | 730.11.03.01.000 | Кронштейн | |
| 9 | 16М3 | Прокладка 16М3 | |
| 10 | 776.11.04.00.002 | Болт полый | |
| 11 | 730.11.03.00.004 | Штуцер поворотный | |
| 12 | Шайба6.65Г. | Шайба.65Г. | |
| 13 | БолтМ6х14 | Болт М6х14 |
