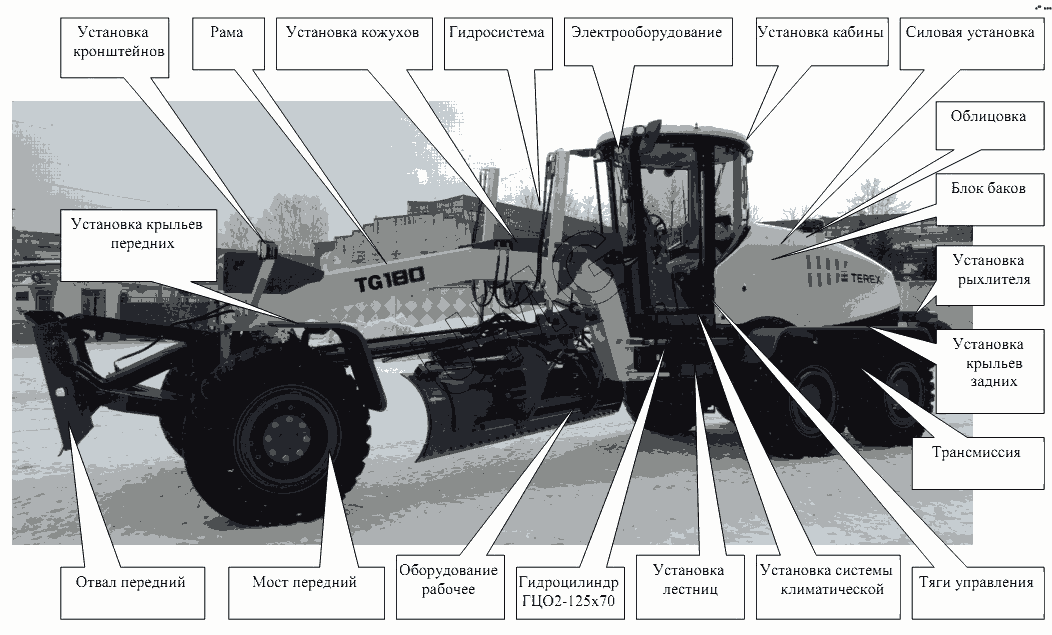

TG-180. Рисованное оглавление
730.31.00.00.000
780.22.00.00.000-01
730.04.00.00.000
159.00.00.000-02
751.21.00.00.000
237.06.00.00.000-04
257.07.02.00.000
257.07.00.00.000
172.00.00.00.000
730.35.00.00.000
760.27.00.00.000
760.05.00.00.000-01
760.39.00.00.000
760.08.00.00.000-01
760.03.00.00.000
760.01.00.00.000-02
760.26.00.00.000
730.28.00.00.000
761.47.00.00.000
761.40.00.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 257.05.03.02.000 | 257.05.03.02.000 | Гидрораспределитель | |
| 730.11.00.00.000Г4 | 730.11.00.00.000Г4 | Схема гидравлическая соединений. | |
| 760.10.00.00.000 | 760.10.00.00.000 | Гидросистема КПП | |
| 761.05.04.01.000-01 | 761.05.04.01.000-01 | Блок клапанов | |
| 761.05.04.00.000 | 761.05.04.00.000 | Гидросистема рабочего оборудования | |
| 753.05.03.03.100 | 753.05.03.03.100 | Клапан | |
| 753.05.03.03.000 | 753.05.03.03.000 | Клапан предохранительный | |
| 753.05.03.01.000 | 753.05.03.01.000 | Гидрораспределитель | |
| 257.05.03.03.000 | 257.05.03.03.000 | Блок гидрораспределителей | |
| 730.11.01.00.000 | 730.11.01.00.000 | Педаль тормоза | |
| 761.05.03.00.000 | 761.05.03.00.000 | Гидросистема рамы передней | |
| 761.05.03.00.000Г4 | 761.05.03.00.000Г4 | Схема гидравлическая соединений. | |
| 761.05.01.01.000 | 761.05.01.01.000 | Коллектор сливной | |
| 752.05.01.05.000 | 752.05.01.05.000 | Клапан предохранительный | |
| 257.05.01.04.000 | 257.05.01.04.000 | Установка клапана зарядки | |
| 257.05.01.07.000 | 257.05.01.07.000 | Тройник | |
| 257.05.01.03.000 | 257.05.01.03.000 | Коллектор напорный | |
| 257.05.01.02.000 | 257.05.01.02.000 | Фильтр напорный | |
| 171.25.00.00.000 | 171.25.00.00.000 | Установка кожуха | |
| 730.31.00.00.000 | 730.31.00.00.000 | Установка системы климатической | |
| 780.22.05.00.000 | 780.22.05.00.000 | Система питания | |
| 780.22.04.00.000 | 780.22.04.00.000 | Установка воздухоочистителя | |
| 780.22.03.00.000 | 780.22.03.00.000 | Установка глушителя | |
| 780.22.02.01.000 | 780.22.02.01.000 | Блок радиаторов | |
| 780.22.02.00.000 | 780.22.02.00.000 | Система охлаждения | |
| 780.22.01.00.000-01 | 780.22.01.00.000-01 | Установка двигателя | |
| 780.22.00.00.000-01 | 780.22.00.00.000-01 | Установка силовая | |
| 257.05.01.01.000 | 257.05.01.01.000 | Гидрораспределитель | |
| 171.03.01.00.000 | 171.03.01.00.000 | Педаль газа | |
| 171.00.00.00.000 | 171.00.00.00.000 | Кабина | |
| 730.04.00.00.000 | 730.04.00.00.000 | Установка кабины | |
| 257.11.05.00.000 | 257.11.05.00.000 | Тройник | |
| 730.11.06.00.000 | 730.11.06.00.000 | Установка выключателя | |
| 730.11.03.00.000 | 730.11.03.00.000 | Клапан стояночного тормоза | |
| 730.11.04.00.000 | 730.11.04.00.000 | Трубопровод | |
| 730.11.02.00.000 | 730.11.02.00.000 | Коллектор | |
| 172.10.00.00.000 | 172.10.00.00.000 | Установка кронштейнов фонарей задних | |
| 159.00.00.000-02 | 159.00.00.000-02 | Установка рыхлителя | |
| 751.21.00.00.000 | 751.21.00.00.000 | Отвал передний | |
| 237.06.00.00.000-04 | 237.06.00.00.000-04 | Мост передний | |
| 257.07.12.00.000 | 257.07.12.00.000 | Отвал | |
| 257.07.04.00.000 | 257.07.04.00.000 | Цилиндр фиксации | |
| 257.07.03.00.000 | 257.07.03.00.000 | Кронштейн | |
| 257.07.02.00.000 | 257.07.02.00.000 | Гидроцилиндр | |
| 257.07.00.00.000 | 257.07.00.00.000 | Оборудование рабочее | |
| 159.05.00.00.000-02 | 159.05.00.00.000-02 | Гидросистема рыхлителя | |
| 172.12.00.00.000 | 172.12.00.00.000 | Установка замка капота | |
| 172.16.00.00.000 | 172.16.00.00.000 | Установка ремня капота | |
| 172.09.00.00.000 | 172.09.00.00.000 | Облицовка правая | |
| 172.08.00.00.000 | 172.08.00.00.000 | Облицовка левая | |
| 172.00.00.00.000 | 172.00.00.00.000 | Облицовка | |
| 730.35.00.00.000 | 730.35.00.00.000 | Блок баков | |
| 760.27.00.00.000 | 760.27.00.00.000 | Установка кожухов | |
| 730.36.00.00.000 | 730.36.00.00.000 | Установка кронштейнов панелей боковых | |
| 730.28.02.03.000 | 730.28.02.03.000 | Ступенька | |
| 760.05.01.00.000 | 760.05.01.00.000 | Гидросистема рамы подмоторной | |
| 760.05.00.00.000-01 | 760.05.00.00.000-01 | Гидросистема | |
| 760.39.00.00.000 | 760.39.00.00.000 | Электрооборудование | |
| 760.08.00.00.000-01 | 760.08.00.00.000-01 | Тяги управления | |
| 257.06.04.00.000-02 | 257.06.04.00.000-02 | Колесо | |
| 257.03.06.00.000-01 | 257.03.06.00.000-01 | Тележка задняя | |
| 760.03.00.00.000 | 760.03.00.00.000 | Трансмиссия | |
| 760.01.00.00.000-02 | 760.01.00.00.000-02 | Рама | |
| 760.26.00.00.000 | 760.26.00.00.000 | Установка кронштейнов | |
| 730.28.02.00.000 | 730.28.02.00.000 | Лестница правая | |
| 730.28.01.03.100 | 730.28.01.03.100 | Фиксатор | |
| 730.28.01.03.000 | 730.28.01.03.000 | Ступенька | |
| 730.28.01.00.000 | 730.28.01.00.000 | Лестница левая | |
| 730.28.00.00.000 | 730.28.00.00.000 | Установка лестниц | |
| 761.47.00.00.000 | 761.47.00.00.000 | Установка крыльев передних | |
| 761.40.00.00.000 | 761.40.00.00.000 | Установка крыльев задних |
