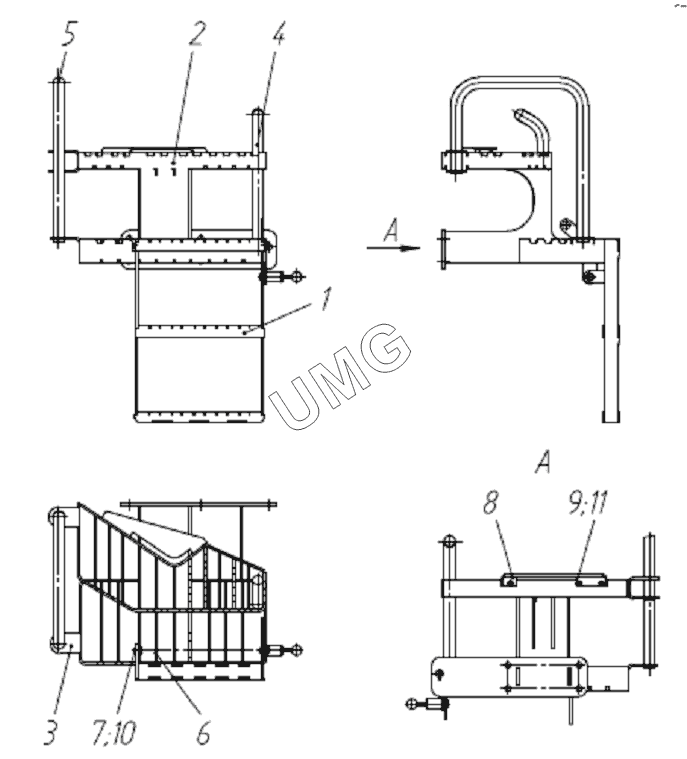

TG-180. 730.28.01.00.000 Лестница левая
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.28.01.01.000 | Рамка | |
| 2 | 730.28.01.02.000 | Ступенька | |
| 3 | 730.28.01.03.000 | Ступенька | |
| 4 | 730.28.01.04.000 | Поручень | |
| 5 | 730.28.01.00.001 | Поручень | |
| 6 | 730.28.01.00.002 | Планка | |
| 7 | 730.28.01.00.003 | Ось | |
| 8 | 730.28.01.00.004 | Кронштейн | |
| 9 | 51.01.02.00.095 | Болт М8-6gх16.58.016 | |
| 10 | 50.03.00.00.022 | Кольцо В12 | |
| 11 | 51.04.02.00.031 | Шайба |
