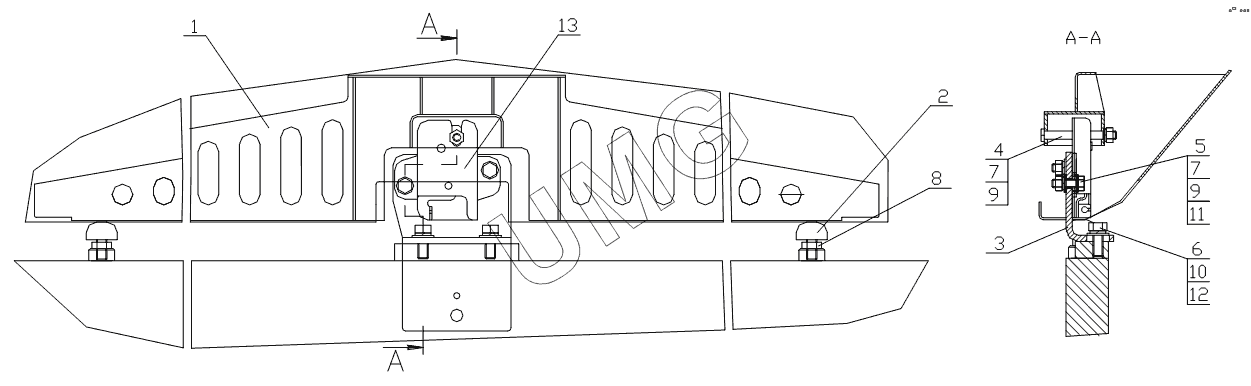

TG-180. 172.12.00.00.000 Установка замка капота
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 172.12.01.00.000 | Перемычка | |
| 2 | 172.12.02.00.000 | Амортизатор | |
| 3 | 172.12.00.00.001 | Кронштейн | |
| 4 | 172.12.00.00.002 | Палец | |
| 5 | БолтМ8х25 | Болт | |
| 6 | БолтМ10х25 | Болт М10х25 | |
| 7 | ГайкаМ8 | Гайка М8 | |
| 8 | ГайкаМ10 | Гайка М10 | |
| 9 | Шайба8 | Шайба | |
| 10 | Шайба10 | Шайба | |
| 11 | Шайба8 | Шайба | |
| 12 | Шайба10 | Шайба | |
| 13 | 21213-6305012-01 | Замок крышки багажника |
