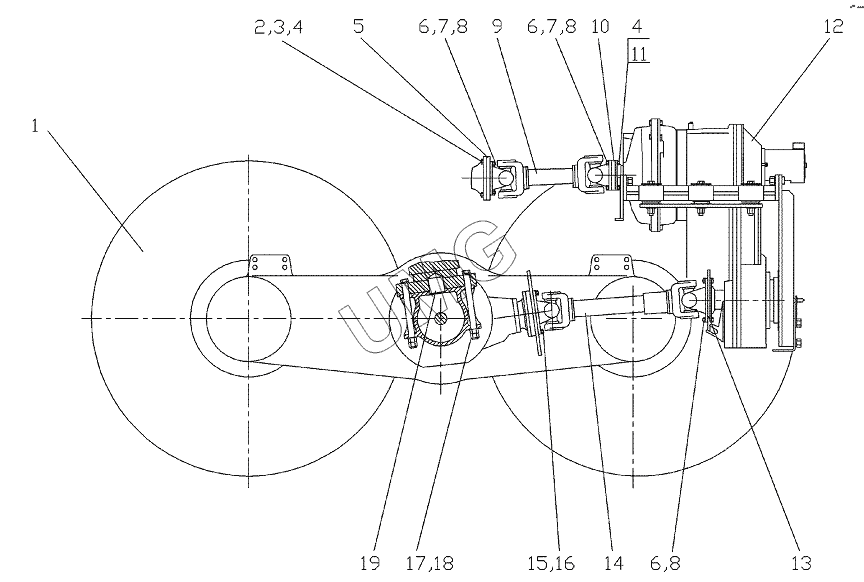

ГС-25.09. Трансмиссия 257.03.00.00.000
1
2
3
4
4
5
6
6
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.03.06.00.000 | Тележка задняя | |
| 2 | 225.17.00.00.008 | Гайка | |
| 3 | 241.17.00.00.003 | Шпилька | |
| 4 | 10.65Г | Шайба | |
| 5 | 217.03.00.00.005 | Переходник | |
| 6 | 217.03.00.00.002 | Гайка | |
| 7 | 217.03.00.00.003 | Шпилька | |
| 8 | 14.65Г.06 | Шайба | |
| 9 | 00425000 | Вал карданный | |
| 10 | 257.03.00.00.009 | Переходник | |
| 11 | 257.03.00.00.005 | Болт | |
| 12 | Установка | Установка коробки переключения передач | |
| 13 | 257.03.00.00.008 | Переходник | |
| 14 | 257.03.07.00.000 | Вал карданный | |
| 15 | ГайкаМ12-6Н | Гайка | |
| 16 | Шайба12.65Г | Шайба12.65Г | |
| 17 | БолтМ20х1,5-6gх260.66 | Болт | |
| 18 | ГайкаМ20х1,5-6Н.8 | Гайка | |
| 19 | 723.03.00.00.002 | Штифт |
