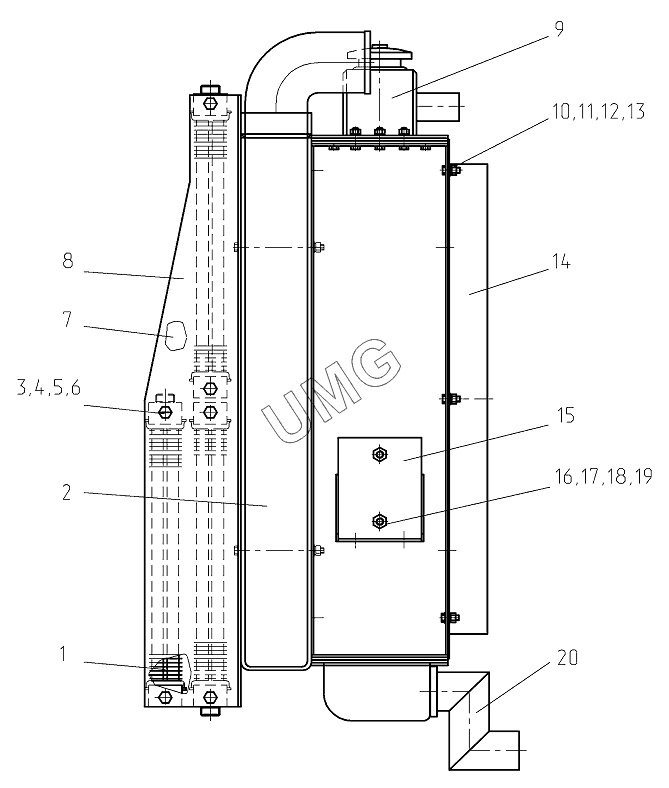

ГС-25.09. Блок радиаторов 257.02.02.01.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 150У.08.000-1 | Радиатор масляный | |
| 2 | 7511.1317.100 | Охладитель наддувочного воздуха | |
| 3 | БолтМ10х25 | Болт М10х25 | |
| 4 | ГайкаМ10 | Гайка М10 | |
| 5 | Шайба10.65Г | Шайба10.65Г | |
| 6 | ШайбаC.10. | Шайба | |
| 7 | 257.02.02.01.001 | Кронштейн | |
| 8 | 257.02.02.01.002 | Кронштейн | |
| 9 | 238.1301.100Б | Радиатор водяной | |
| 10 | БолтМ8х20 | Болт | |
| 11 | ГайкаМ8 | Гайка М8 | |
| 12 | Шайба8.65Г | Шайба 8.65Г | |
| 13 | ШайбаС.8.х1,4 | Шайба | |
| 14 | 257.02.02.01.100 | Диффузор | |
| 15 | 255.02.01.01.01.200 | Кронштейн | |
| 16 | БолтМ12х30 | Болт М12х30 | |
| 17 | ГайкаМ12 | Гайка М12 | |
| 18 | Шайба12.65Г | Шайба12.65Г | |
| 19 | ШайбаС.12.х2 | Шайба | |
| 20 | 257.02.02.01.700 | Патрубок |
