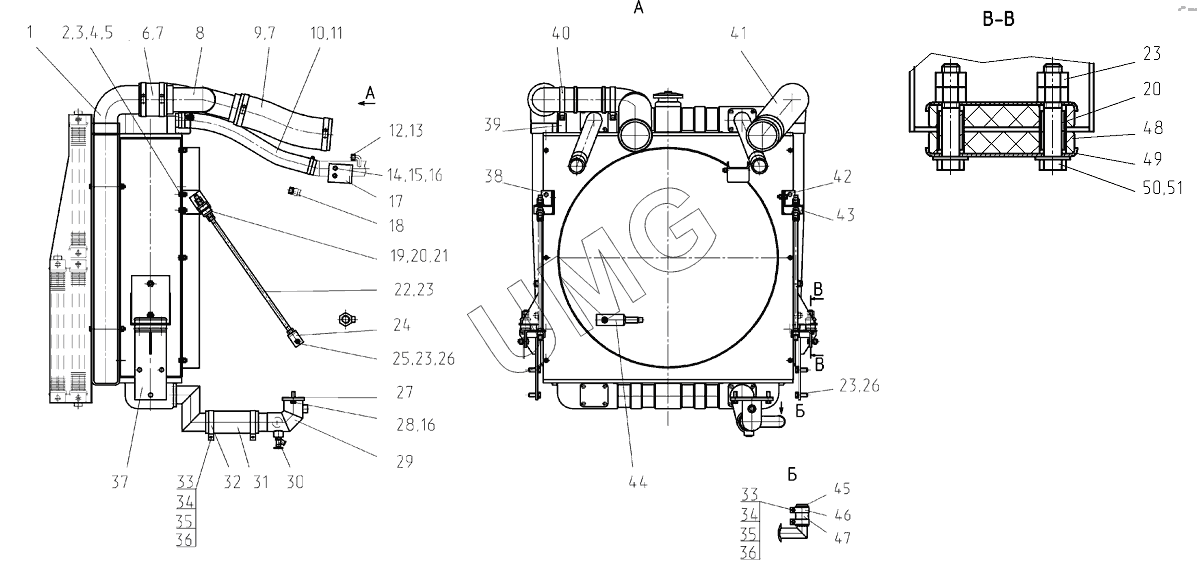

ГС-25.09. Система охлаждения 257.02.02.00.000
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
23
23
23
24
25
26
26
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.02.02.01.000 | Блок радиаторов | |
| 2 | БолтМ8х20 | Болт | |
| 3 | ГайкаМ8 | Гайка М8 | |
| 4 | Шайба8.65Г | Шайба 8.65Г | |
| 5 | ШайбаС8х1,4.02 | Шайба | |
| 6 | Рукав90х104 | Рукав | |
| 7 | Хомут | Хомут пластиковый | |
| 8 | 257.02.02.03.000 | Патрубок | |
| 9 | Рукав90х104 | Рукав | |
| 10 | Рукав40х51,5 | Рукав | |
| 11 | Хомут | Хомут пластиковый | |
| 12 | 257.02.02.00.011 | Прокладка | |
| 13 | 257.02.02.00.012 | Заглушка | |
| 14 | БолтМ10х25 | Болт М10х25 | |
| 15 | ГайкаМ10 | Гайка М10 | |
| 16 | Шайба10.65Г4 | Шайба | |
| 17 | 257.02.02.00.010 | Кронштейн | |
| 18 | 271.05.01.01.001 | Пробка | |
| 19 | 225.02.00.00.001 | Прокладка | |
| 20 | 225.02.00.00.002 | Втулка | |
| 21 | 225.02.00.00.003 | Чашка | |
| 22 | 257.02.02.00.001 | Стяжка | |
| 23 | 257.02.02.00.009 | Уголок | |
| 24 | БолтМ12х30 | Болт М12х30 | |
| 25 | ГайкаМ12 | Гайка М12 | |
| 26 | Шайба12.65Г | Шайба12.65Г | |
| 27 | 250.02.06.00.005 | Прокладка | |
| 28 | БолтМ10х30 | Болт М10х30 | |
| 29 | 257.02.02.02.000 | Патрубок | |
| 30 | 450254 | Кран сливной 130-1015370 | |
| 31 | Рукав | Рукав | |
| 32 | 225.02.10.00.001 | Хомут | |
| 33 | 250.02.06.00.018 | Болт | |
| 34 | О.815.0066 | Шайба | |
| 35 | О.820.2012 | Гайка | |
| 36 | ШайбаС6х1,4.02 | Шайба | |
| 37 | 257.02.02.04.000 | Кронштейн | |
| 38 | 257.02.02.00.014 | Кронштейн | |
| 39 | 257.02.02.00.002 | Уголок | |
| 40 | 255.02.01.00.001 | Хомут | |
| 41 | Рукав90х104 | Рукав | |
| 42 | 257.02.02.00.014-01 | Кронштейн | |
| 43 | 257.02.02.00.015 | Уголок | |
| 44 | 257.02.02.00.013 | Переходник | |
| 45 | 250.02.06.00.010 | Заглушка | |
| 46 | 250.02.07.00.006 | Хомут | |
| 47 | Рукав32х43 | Рукав | |
| 48 | 225.02.04.00.004 | Подушка | |
| 49 | 225.02.04.00.003 | Накладка | |
| 50 | БолтМ12х70 | Болт | |
| 51 | ШайбаС12х2.02 | Шайба |
