ГС-25.09. Установка насоса 250.02.09.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

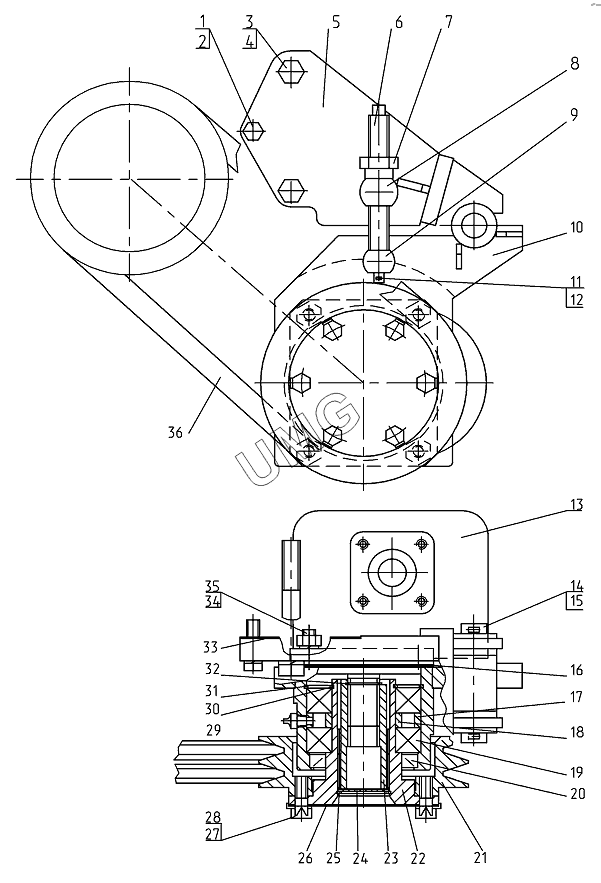

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ10х35 | Болт М10х35 | |
| 2 | Шайба10.65Г | Шайба10.65Г | |
| 3 | БолтМ14х100 | Болт | |
| 4 | Шайба14.65Г | Шайба 14.65Г | |
| 5 | 250.02.09.01.000 | Кронштейн | |
| 6 | 250.02.02.00.004 | Винт | |
| 7 | 250.02.02.00.002 | Гайка | |
| 8 | 250.02.09.00.001 | Опора | |
| 9 | 250.02.02.00.005 | Опора | |
| 10 | 250.02.09.02.000 | Опора | |
| 11 | ШайбаС8х1,4.02 | Шайба | |
| 12 | Шплинт2,5х16 | Шплинт 2,5х16 | |
| 13 | 323000 | Насос НШ-32ДКМ-3 | |
| 14 | 250.02.02.00.006 | Ось | |
| 15 | Шплинт4х36 | Шплинт 4х36 | |
| 16 | Прокладка | Прокладка | |
| 17 | 250.02.09.00.006 | Втулка | |
| 18 | 250.02.09.00.007 | Втулка | |
| 19 | 4612132711 | Подшипник 210АК | |
| 20 | 97060219 | Манжета1.2-60х85-1 | |
| 21 | 250.02.02.02.001 | Шкив | |
| 22 | 250.02.09.00.003 | Фланец | |
| 23 | 250.02.09.00.004 | Втулка | |
| 24 | Прокладка | Прокладка | |
| 25 | ГОСТ13941-86 | Кольцо | |
| 26 | 250.02.09.00.008 | Прокладка | |
| 27 | БолтМ10х25 | Болт М10х25 | |
| 28 | ГОСТ13463-77 | Шайба | |
| 29 | Масленка1.3.Ц6 | Масленка 1.3.Ц6 | |
| 30 | ГОСТ13940-86 | Кольцо | |
| 31 | ГОСТ13941-86 | Кольцо | |
| 32 | ГОСТ13940-86 | Кольцо | |
| 33 | 250.02.09.00.010 | Прокладка | |
| 34 | ГОСТ22034-76 | Шпилька | |
| 35 | ГайкаМ10 | Гайка М10 | |
| 36 | ГОСТ5813-93 | Ремень |
