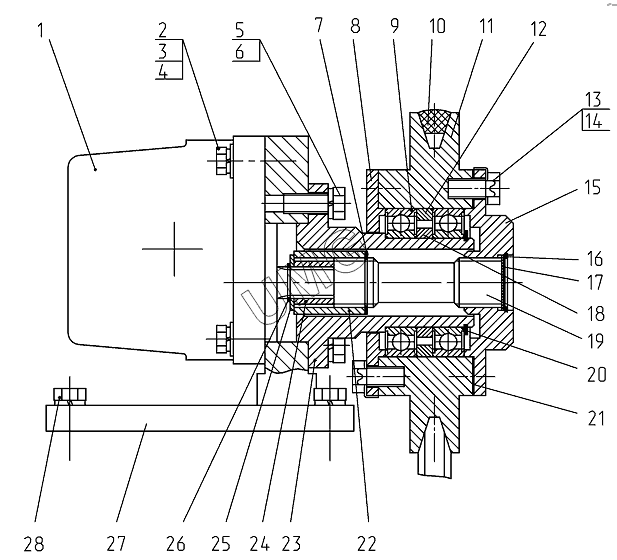

ГС-25.09. Установка насоса 250.02.01.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НШ10Д-3 | Насос шестеренный | |
| 2 | БолтМ8х35 | Болт М8х35 | |
| 3 | Шайба8.65Г | Шайба 8.65Г | |
| 4 | ШайбаС8х1,4.02 | Шайба | |
| 5 | БолтМ10х25 | Болт М10х25 | |
| 6 | Шайба10.65Г | Шайба10.65Г | |
| 7 | ГОСТ13940-86 | Кольцо | |
| 8 | 250.02.01.00.003 | Крышка | |
| 9 | ГОСТ8882-75 | Подшипник | |
| 10 | ГОСТ5813-93 | Ремень | |
| 11 | 250.02.01.00.002 | Шкив | |
| 12 | 250.02.01.00.010 | Кольцо | |
| 13 | БолтМ10х20 | Болт М10х20 | |
| 14 | ГОСТ13463-77 | Шайба | |
| 15 | 250.02.01.00.004 | Крышка | |
| 16 | ГОСТ13941-86 | Кольцо | |
| 17 | 250.02.01.00.012 | Вкладка | |
| 18 | 250.02.01.00.009 | Кольцо | |
| 19 | 250.02.01.00.008 | Валик | |
| 20 | ГОСТ13940-86 | Кольцо | |
| 21 | 250.02.01.00.011 | Прокладка | |
| 22 | 250.02.01.00.007 | Втулка | |
| 23 | 250.02.01.00.001 | Ось | |
| 24 | 250.02.01.00.006 | Втулка | |
| 25 | 250.02.01.00.005 | Шайба | |
| 26 | ГОСТ13940-86 | Кольцо | |
| 27 | 250.02.01.01.000 | Кронштейн | |
| 28 | БолтМ10х30 | Болт М10х30 |
