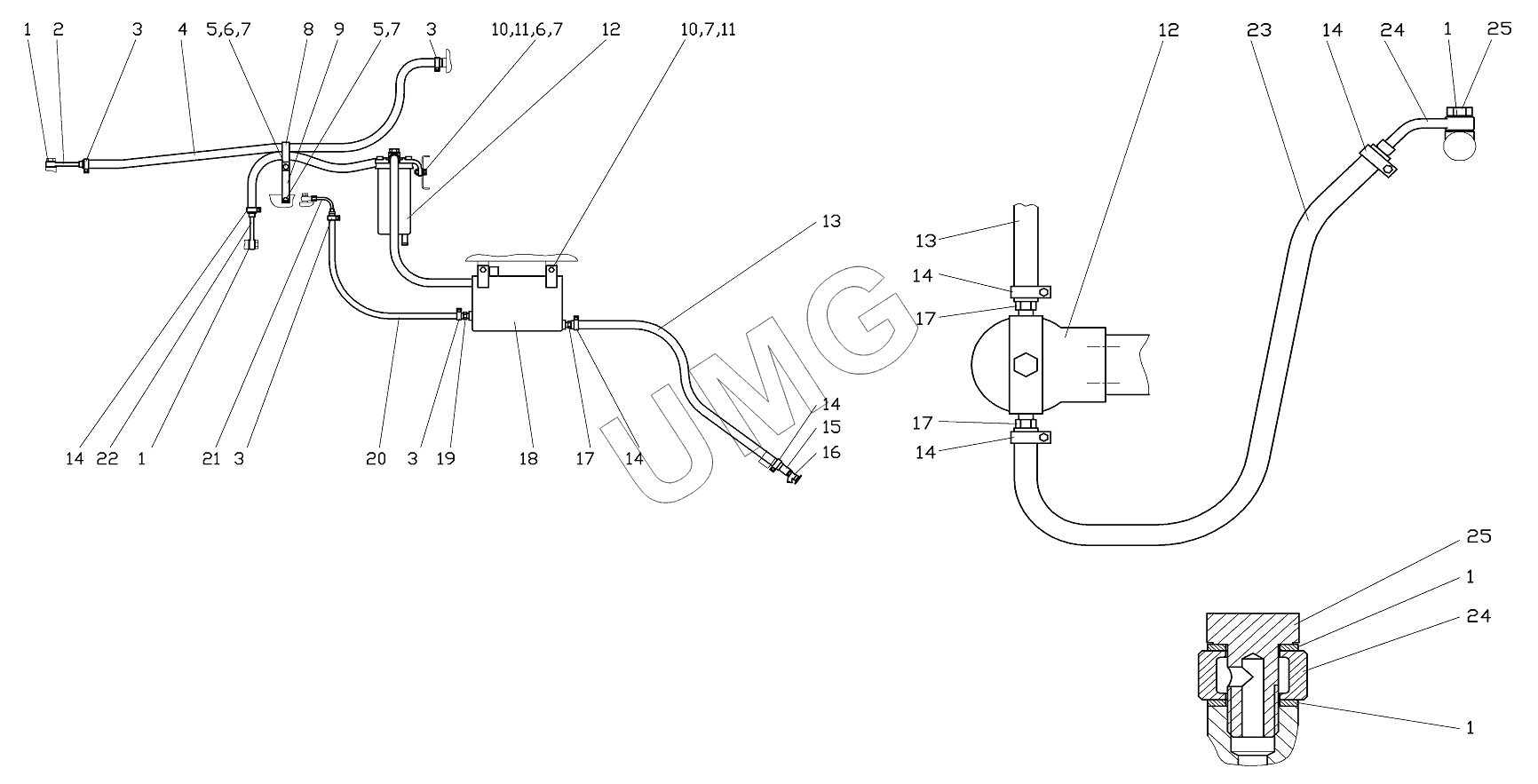

ГС-25.09. Система питания 257.02.05.00.000
1
1
1
1
1
2
3
3
3
3
4
5
5
6
6
7
7
7
7
8
9
10
10
11
11
12
12
13
13
14
14
14
14
14
14
15
16
17
17
17
18
19
20
21
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200.02.00.00.007 | Кольцо | |
| 2 | 257.02.05.01.000 | Трубка топливная | |
| 3 | Хомут | Хомут пластиковый | |
| 4 | 257.02.05.00.005 | Рукав | |
| 5 | БолтМ8-6gх16.58.016 | Болт | |
| 6 | ГайкаM8-6Н.5.016 | Гайка | |
| 7 | Шайба865Г06 | Шайба | |
| 8 | 237.02.02.00.006 | Скоба | |
| 9 | 250.02.08.00.007 | Кронштейн | |
| 10 | БолтМ8-6gх30.58.016 | Болт | |
| 11 | ШайбаС.8х1,4.02.Ст3кп.06 | Шайба | |
| 12 | 204А-1105510-6 | Фильтр грубой очистки топлива | |
| 13 | 257.02.05.00.003 | Рукав | |
| 14 | Хомут | Хомут пластиковый | |
| 15 | 250.02.08.00.008 | Переходник | |
| 16 | 130-1015370 | Кран сливной в сборе | |
| 17 | 250.02.08.00.001 | Ниппель | |
| 18 | 250.02.08.06.000 | Бачок сливной | |
| 19 | 250.02.08.00.002 | Ниппель | |
| 20 | 257.02.05.00.001 | Рукав | |
| 21 | 250.02.08.04.000 | Трубка топливная | |
| 22 | 237.02.02.02.000 | Трубка топливная | |
| 23 | 257.02.05.00.004 | Рукав | |
| 24 | 250.02.08.02.000 | Трубка топливная | |
| 25 | 0.811.1046 | Болт специальный |
