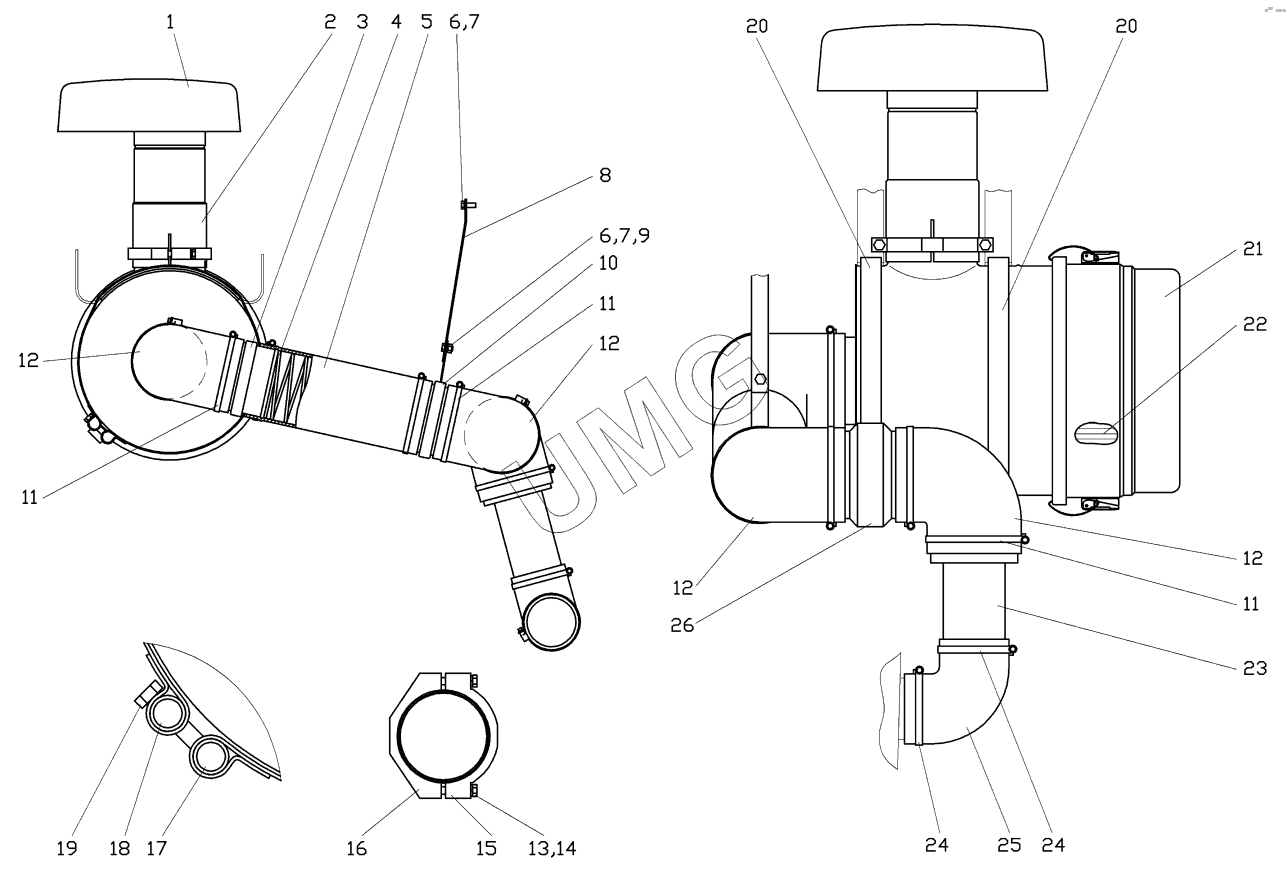

ГС-25.09. Установка воздухоочистителя 257.02.04.00.000
1
2
3
4
5
6
6
7
7
8
9
10
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5320-1109384 | Колпак трубы воздухозаборника воздушного фильтра в сборе | |
| 2 | 257.02.04.00.008 | Переходник | |
| 3 | 257.02.04.00.001 | Патрубок | |
| 4 | 257.02.04.00.004 | Пружина | |
| 5 | 257.02.04.00.003 | Патрубок | |
| 6 | БолтM8-6gx20.58.016 | Болт | |
| 7 | Шайба8.65Г.06 | Шайба | |
| 8 | 257.02.04.00.012 | Подвеска | |
| 9 | ГайкаM8-6Н.5.016 | Гайка | |
| 10 | 257.02.04.02.000 | Патрубок | |
| 11 | Хомут | Хомут пластиковый | |
| 12 | 5320-1109375 | Шланг угловой | |
| 13 | БолтM10-6gx65.58.016 | Болт | |
| 14 | Шайба10.65Г.06 | Шайба | |
| 15 | 257.02.04.00.007 | Хомут | |
| 16 | 257.02.04.00.006 | Хомут | |
| 17 | 257.02.04.00.010 | Бонка | |
| 18 | 257.02.04.00.009 | Бонка | |
| 19 | БолтM10-6gx50.58.016 | Болт | |
| 20 | 257.02.04.00.005 | Стяжка | |
| 21 | 740.1109510-03 | Фильтр воздушный | |
| 22 | 740.1109560 | Элемент фильтрующий | |
| 23 | 257.02.04.01.000 | Патрубок | |
| 24 | Хомут | Хомут пластиковый | |
| 25 | 260-1109009А | Патрубок | |
| 26 | 257.02.04.00.002 | Патрубок |
