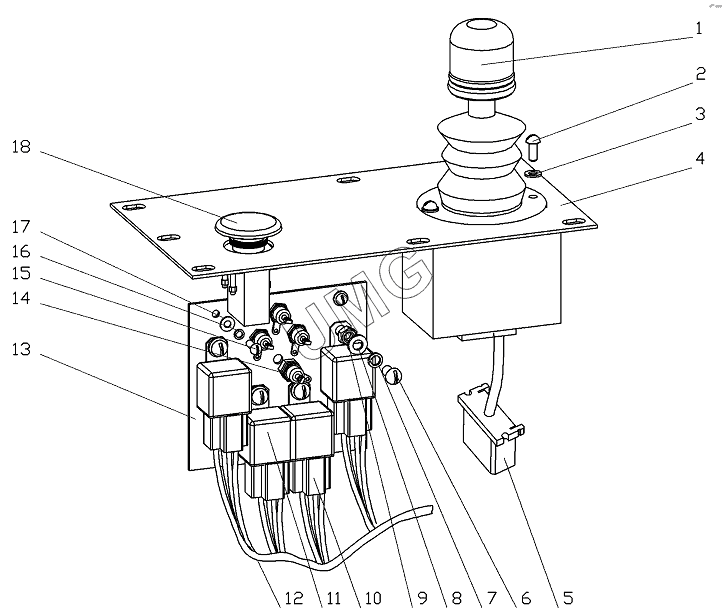

ГС-25.09. Установка платы 257.19.01.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 003442799Х | Электрический джойстик JC150Y | |
| 2 | ВинтВ.М5х10 | Винт В.М5х10 | |
| 3 | ШайбаС5 | Шайба | |
| 4 | 257.04.04.03.000 | Панель | |
| 5 | 257.19.07.00.000 | Жгут 105 | |
| 6 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 7 | Шайба6.65Г | Шайба | |
| 8 | ШайбаС6х1,4 | Шайба | |
| 9 | ГайкаМ6 | Гайка | |
| 10 | 469.57.10-01 | Колодка 469.57.10-01 | |
| 11 | 901.3747 | Реле 901.3747 | |
| 12 | 257.19.06.00.000 | Жгут | |
| 13 | 257.19.01.01.001 | Плата | |
| 14 | Д212-10 | Диод | |
| 15 | ВинтВ.М4х12 | Винт | |
| 16 | Шайба4.65Г | Шайба | |
| 17 | ШайбаС4 | Шайба С4 | |
| 18 | КЕ131 | Выключатель |
