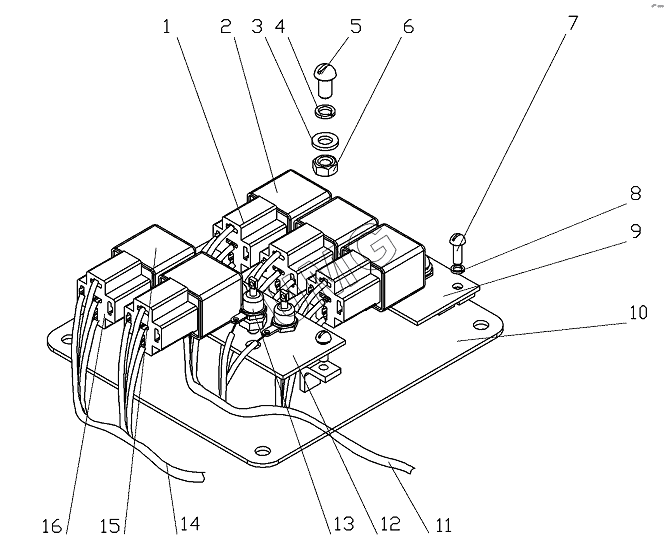

ГС-25.09. Крышка 257.09.04.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 469.57.10-01 | Колодка 469.57.10-01 | |
| 2 | 901.3747 | Реле 901.3747 | |
| 3 | ШайбаС6х1,4 | Шайба | |
| 4 | Шайба6.65Г | Шайба | |
| 5 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 6 | ГайкаМ6 | Гайка | |
| 7 | ВинтВ.М4х16 | Винт | |
| 8 | Шайба4.65Г | Шайба | |
| 9 | 257.09.04.01.001 | Плата | |
| 10 | 751.09.04.01.000 | Крышка | |
| 11 | 257.09.12.00.000 | Жгут 9 | |
| 12 | 751.09.04.02.001 | Плата | |
| 13 | Д212-10 | Диод | |
| 14 | 257.19.05.00.000 | Жгут 103 | |
| 15 | 755.3777-10 | Реле | |
| 16 | 469.57.10-01 | Колодка 469.57.10-01 |
