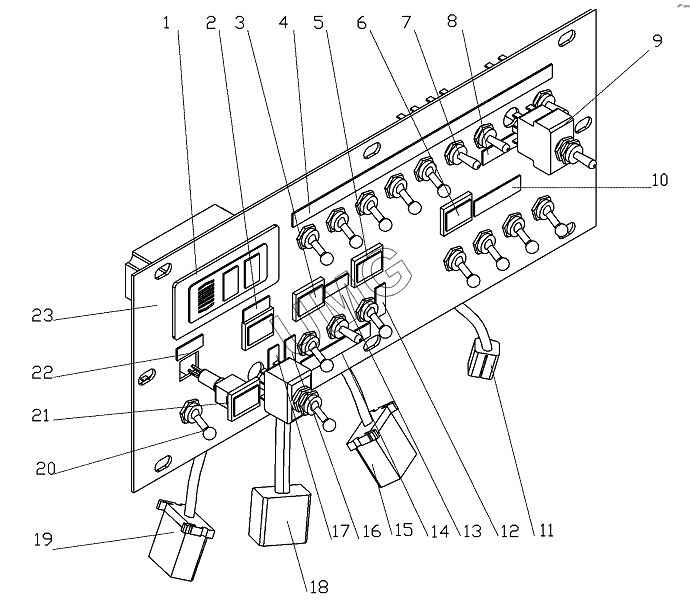

ГС-25.09. Панель 257.09.01.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Дисплей | Дисплей | |
| 2 | 257.09.01.00.002 | Табличка | |
| 3 | 2212.3803-74А | Лампа контрольная | |
| 4 | 751.09.02.00.001 | Табличка | |
| 5 | 2212.3803-32А | Лампа контрольная 2212.3803-32А | |
| 6 | 2212.3803-40А | Лампа контрольная | |
| 7 | П2Т-5В | Тумблер | |
| 8 | 751.09.02.00.002 | Табличка | |
| 9 | П2Т-1В | Тумблер П2Т-1В | |
| 10 | 751.09.02.00.004 | Табличка | |
| 11 | 237.09.03.04.000 | Жгут 24 | |
| 12 | 257.09.01.00.004 | Табличка | |
| 13 | 257.09.01.00.007 | Табличка | |
| 14 | 257.09.01.00.006 | Табличка | |
| 15 | 257.09.02.01.000 | Жгут 5 | |
| 16 | 257.09.01.00.006 | Табличка | |
| 17 | 257.09.01.00.003 | Табличка | |
| 18 | 257.09.16.00.000 | Жгут 6 | |
| 19 | 751.09.02.02.000 | Жгут 4 | |
| 20 | Т3-В | Тумблер Т3-В | |
| 21 | 2212.3803-15А | Лампа контрольная | |
| 22 | 751.09.02.00.003 | Табличка | |
| 23 | 257.09.01.00.001 | Панель |
