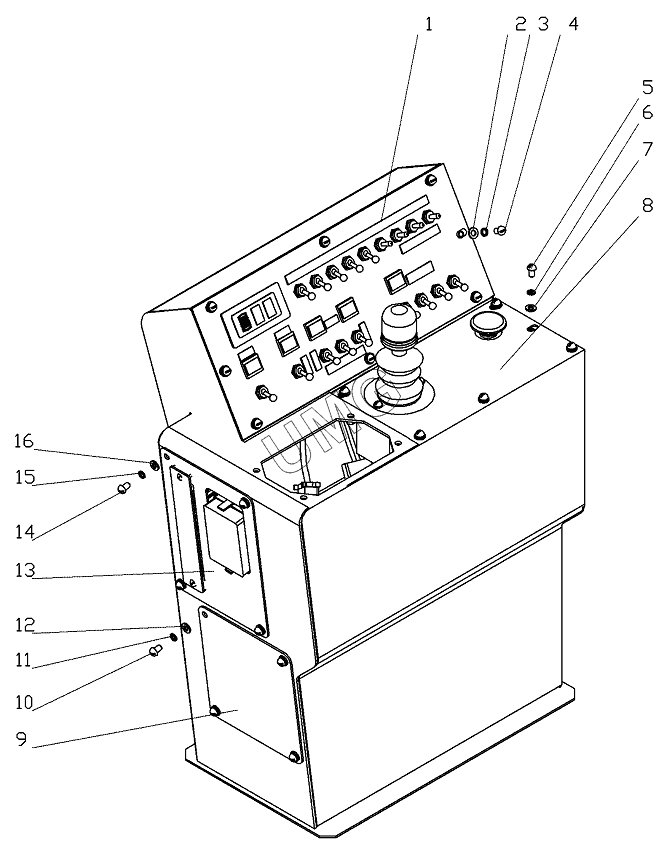

ГС-25.09. Пост управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.09.01.00.000 | Панель | |
| 2 | ШайбаС6 | Шайба | |
| 3 | Шайба6.65Г | Шайба | |
| 4 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 5 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 6 | Шайба6.65Г | Шайба | |
| 7 | ШайбаС6 | Шайба | |
| 8 | 257.04.04.03.000 | Панель | |
| 9 | 257.09.04.00.000 | Крышка | |
| 10 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 11 | Шайба6.65Г | Шайба | |
| 12 | ШайбаС6 | Шайба | |
| 13 | 751.09.03.00.000 | Крышка | |
| 14 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 15 | Шайба6.65Г | Шайба | |
| 16 | ШайбаС6 | Шайба |
