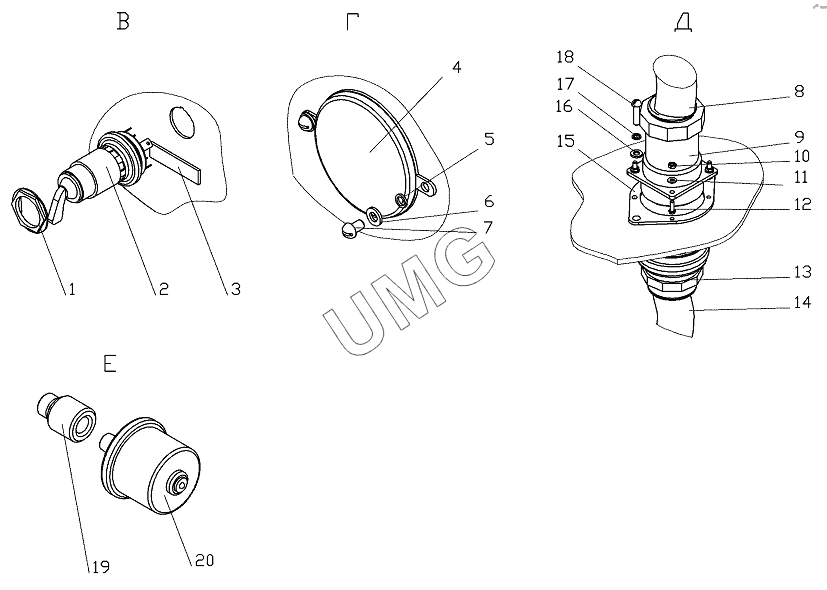

ГС-25.09. Электрооборудование кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 157.000 | Гайка | |
| 2 | ВК353 | Выключатель зажигания ВК353 | |
| 3 | 237.09.02.00.001 | Табличка | |
| 4 | ФП316-0 | Световозвращатель ФП316-0 | |
| 5 | Шайба6.65Г | Шайба | |
| 6 | ШайбаС6х1,4 | Шайба | |
| 7 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 8 | 257.09.11.00.000 | Жгут 8 | |
| 9 | 2РТТ60БПН45Ш36В | Вилка 2РТТ60БПН45Ш36В | |
| 10 | ГайкаМ4 | Гайка М4 | |
| 11 | ШайбаС4 | Шайба С4 | |
| 12 | ВинтВ.М4х12 | Винт | |
| 13 | 2РТТ60КПН45Г36В | Розетка 2РТТ60КПН45Г36В | |
| 14 | 257.09.10.00.000 | Жгут 7 | |
| 15 | 248.09.01.00.002 | Пластина | |
| 16 | ШайбаС6х1,4 | Шайба | |
| 17 | Шайба6.65Г | Шайба | |
| 18 | ВинтВ.М6х25 | Винт | |
| 19 | 751.09.00.00.001 | Переходник | |
| 20 | 18.3829010 | Датчик 18.3829010 |
