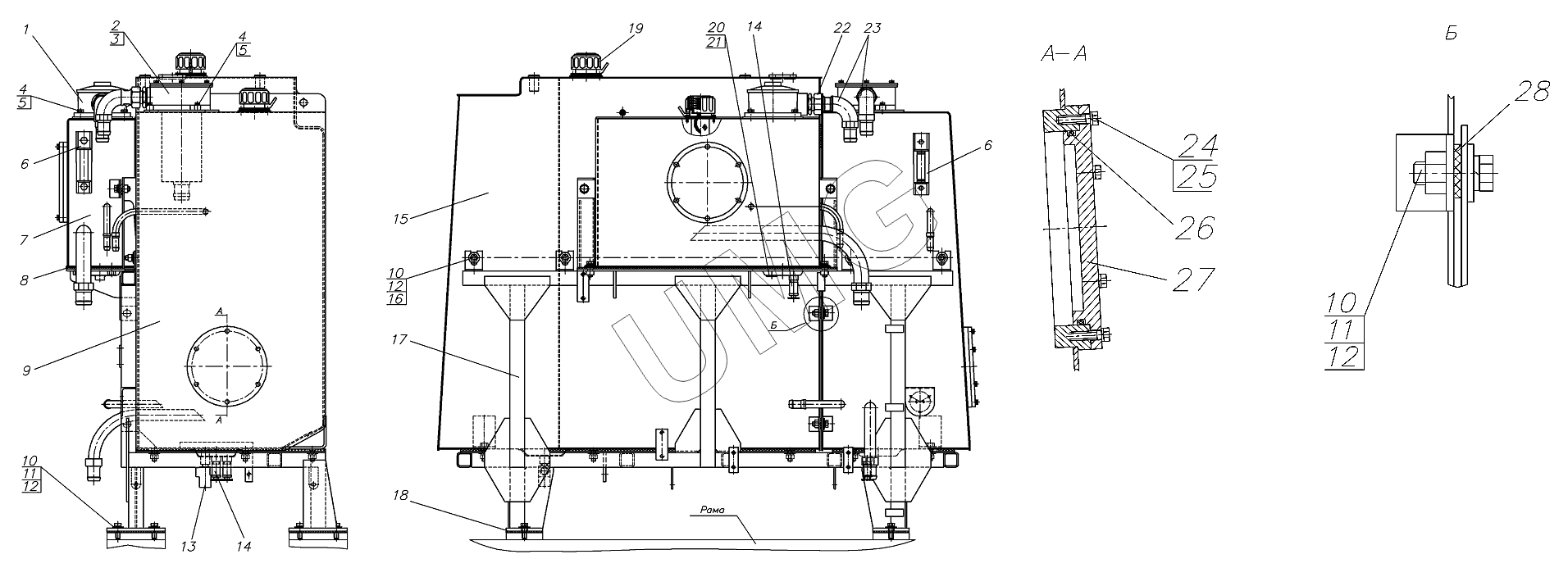

ГС-25.09. Блок баков 257.35.00.00.000
1
2
3
4
4
5
5
6
6
7
8
9
10
10
10
11
11
12
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Фильтр | Фильтр | |
| 2 | Фильтр | Фильтр | |
| 3 | Кольцо038-042-25 | Кольцо | |
| 4 | БолтМ10х30 | Болт М10х30 | |
| 5 | Шайба10.65Г | Шайба10.65Г | |
| 6 | Указатель | Указатель | |
| 7 | 257.35.04.00.000 | Бак масляный | |
| 8 | 257.35.00.00.001 | Прокладка | |
| 9 | 724.35.01.00.000 | Бак масляный | |
| 10 | 724.35.00.00.007 | Шайба | |
| 11 | БолтМ12х35 | Болт М12х35 | |
| 12 | Шайба12.65Г | Шайба12.65Г | |
| 13 | 225.25.23.06.000 | Кран | |
| 14 | Кран | Кран сливной | |
| 15 | 724.35.02.00.000 | Бак топливный | |
| 16 | ГайкаМ12 | Гайка М12 | |
| 17 | 257.35.03.00.000 | Каркас | |
| 18 | 724.35.00.00.001 | Прокладка | |
| 19 | Горловина | Горловина заливная | |
| 20 | 237.25.15.06.000 | Пробка магнитная | |
| 21 | Прокладка | Прокладка | |
| 22 | Адаптер | Адаптер | |
| 23 | 257.25.00.00.100 | Переходник | |
| 24 | БолтМ8х30 | Болт М8х30 | |
| 25 | Шайба8.65Г | Шайба 8.65Г | |
| 26 | Кольцо165-175-58 | Кольцо | |
| 27 | 253.25.16.01.001 | Крышка | |
| 28 | 271.25.15.00.004-00 | Прокладка |
