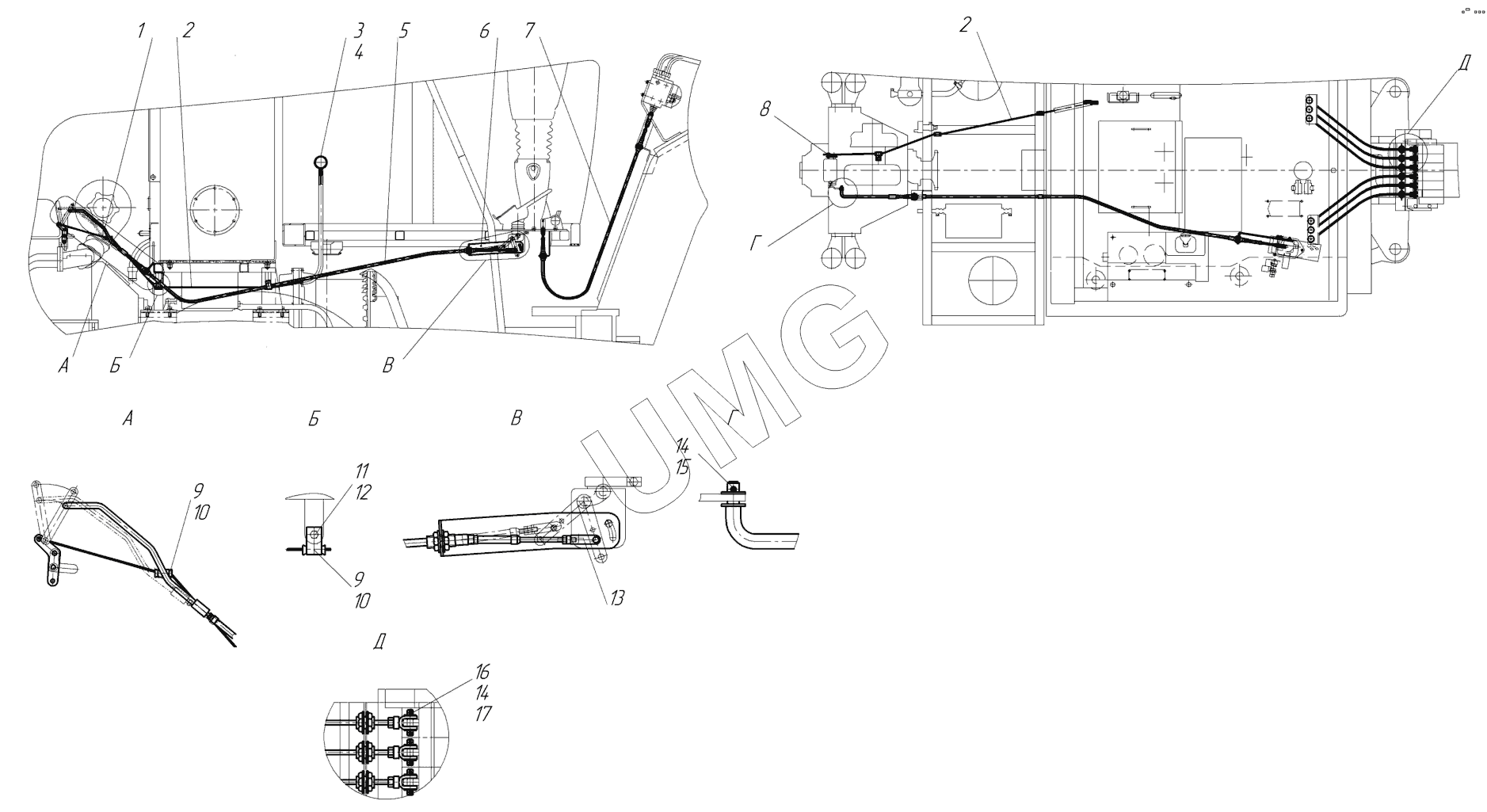

ГС-25.09. 257.08.00.00.000 Тяги управления
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.08.00.00.500 | Тяга | |
| 2 | 257.08.00.00.004 | Трос | |
| 3 | 225.02.00.00.010 | Кольцо | |
| 4 | 257.08.00.00.005 | Втулка | |
| 5 | 100.М4222.02000 | Трос дистанционного управления | |
| 6 | 257.08.00.00.100 | Держатель | |
| 7 | 100.М4122.01500 | Трос дистанционного управления | |
| 8 | 257.08.00.00.600 | Рычаг | |
| 9 | 0.884.2001 | Хомут | |
| 10 | 200.08.00.11.002 | Втулка | |
| 11 | БолтМ8х20 | Болт | |
| 12 | ГайкаМ8 | Гайка М8 | |
| 13 | 257.08.00.00.300 | Вилка | |
| 14 | ШайбаС.8х1,4 | Шайба С.8х1,4 | |
| 15 | Шплинт2х20 | Шплинт 2х20 | |
| 16 | 225.04.03.00.009 | Палец | |
| 17 | Шплинт2,5х16 | Шплинт 2,5х16 |
