ГС-18.07. Установка глушителя 753.02.03.00.000
1
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
9
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24

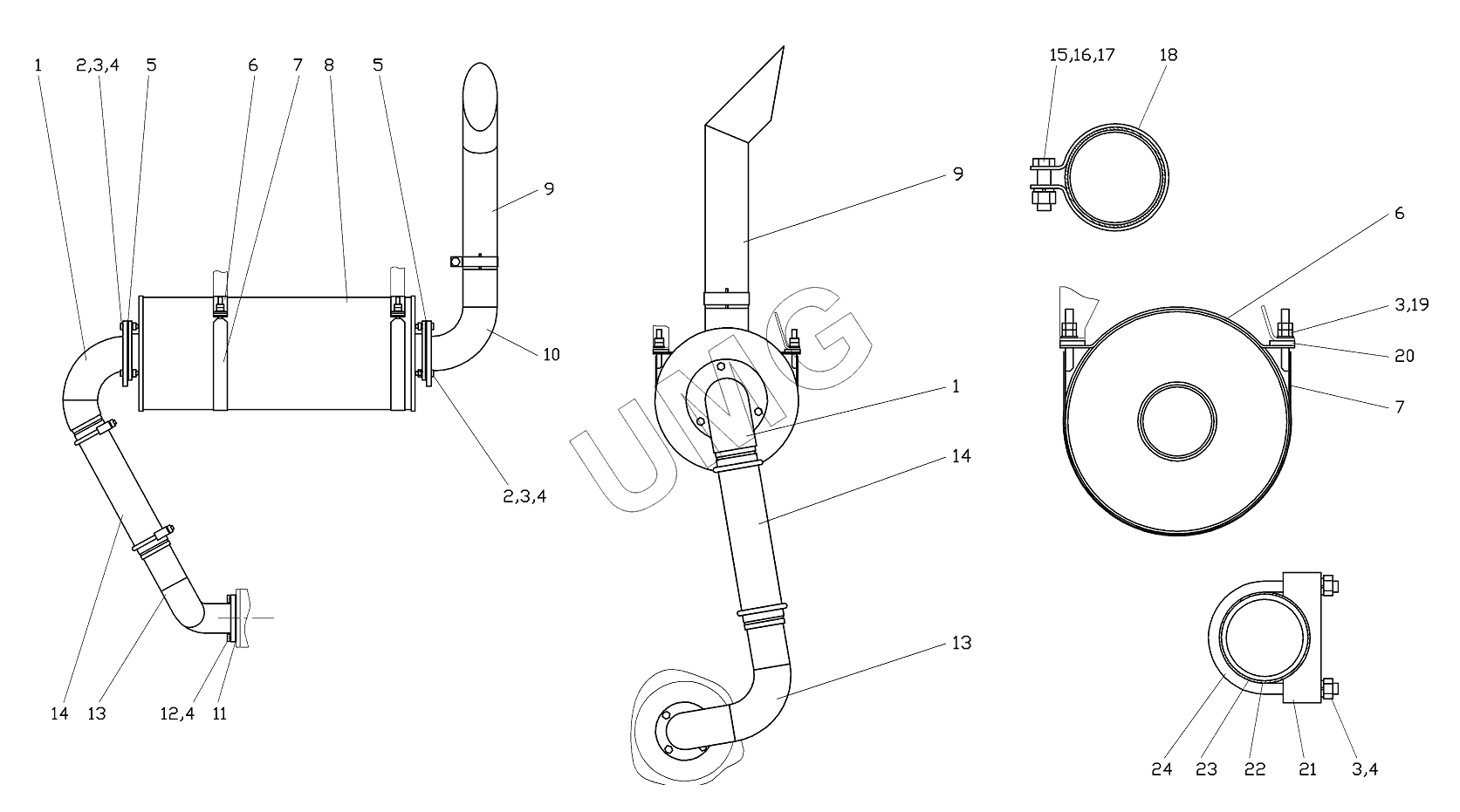

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 753.02.03.01.000 | Патрубок | |
| 2 | БолтM10-6gx40.58.016 | Болт | |
| 3 | ГайкаM10-6Н.5.016 | Гайка | |
| 4 | Шайба10.65Г.06 | Шайба | |
| 5 | 257.02.03.00.002 | Прокладка | |
| 6 | 257.02.03.00.006 | Скоба | |
| 7 | 257.02.03.04.000 | Лента стяжная | |
| 8 | 4925-1201010 | Глушитель выпуска | |
| 9 | 257.02.03.09.000 | Труба съемная | |
| 10 | 257.02.03.08.000 | Патрубок выходной | |
| 11 | 753.02.03.00.001 | Прокладка | |
| 12 | БолтM10-6gx30.58.016 | Болт | |
| 13 | 753.02.03.02.000 | Патрубок | |
| 14 | 250.02.04.00.005-01 | Вставка | |
| 15 | БолтM12-6gx40.58.016 | Болт | |
| 16 | ГайкаM12-6Н.5.016 | Гайка | |
| 17 | Шайба12.65Г.06 | Шайба | |
| 18 | 286.02.03.00.002 | Хомут | |
| 19 | ШайбаС.10.02.Ст3кп.06 | Шайба | |
| 20 | 257.02.03.00.007 | Прокладка | |
| 21 | 271.02.00.00.003 | Хомут | |
| 22 | 753.02.03.00.002 | Прокладка | |
| 23 | 753.02.03.00.003 | Прокладка | |
| 24 | 271.02.00.00.002 | Скоба |
