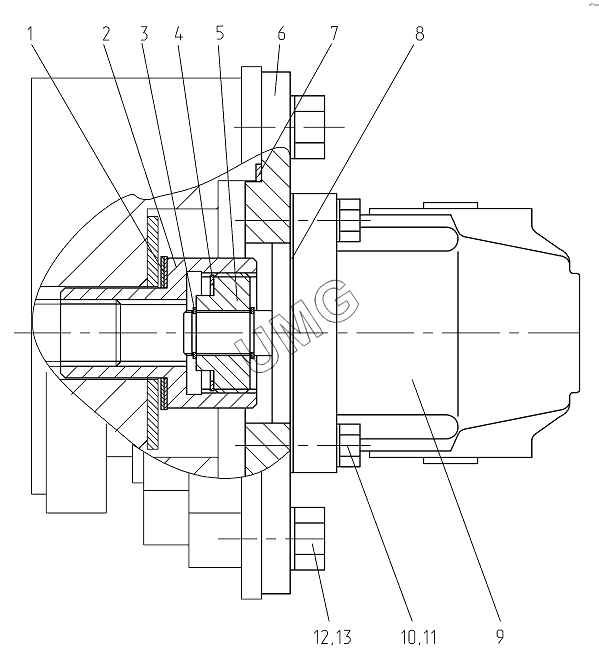

ГС-18.07. Установка насоса 724.02.07.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 724.02.07.00.005 | Кольцо регулировочное | |
| 2 | 724.02.07.00.001 | Переходник | |
| 3 | КольцоВ16 | Кольцо | |
| 4 | КольцоВ36 | Кольцо | |
| 5 | 724.02.07.00.004 | Втулка | |
| 6 | 724.02.07.00.002 | Фланец | |
| 7 | Кольцо | Кольцо | |
| 8 | 724.02.07.00.006 | Прокладка | |
| 9 | НШ10Д-3Л | Насос | |
| 10 | ШпилькаМ8х25 | Шпилька | |
| 11 | Шайба8.65Г | Шайба 8.65Г | |
| 12 | БолтМ12х30 | Болт М12х30 | |
| 13 | Шайба12.65Г | Шайба12.65Г |
