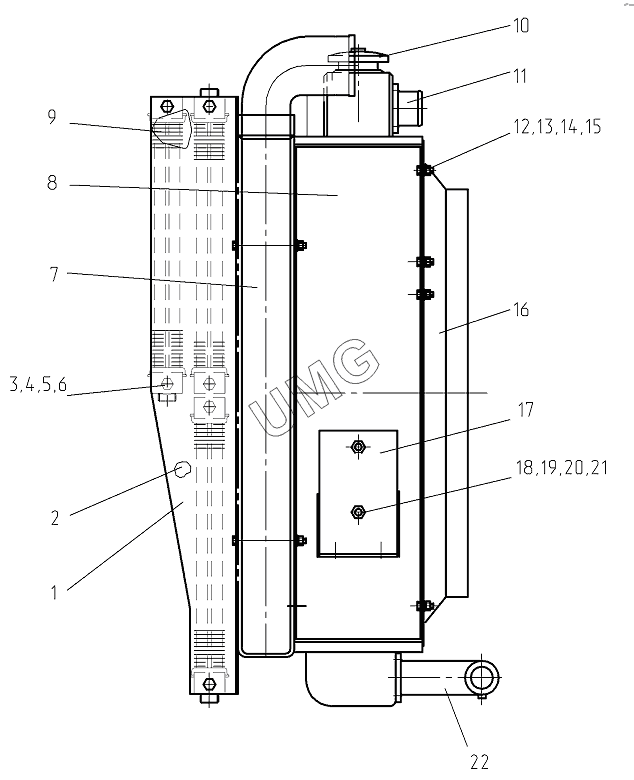

ГС-18.07. Блок радиаторов 724.02.02.01.000-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.02.02.01.001 | Кронштейн | |
| 2 | 257.02.02.01.002 | Кронштейн | |
| 3 | БолтМ10х25 | Болт М10х25 | |
| 4 | ГайкаМ10 | Гайка М10 | |
| 5 | Шайба10.65Г | Шайба10.65Г | |
| 6 | ШайбаС.10.02 | Шайба | |
| 7 | 75111317100 | Охладитель наддувочного воздуха | |
| 8 | 238.1301.100Б | Радиатор водяной | |
| 9 | 150У.08.000-1 | Радиатор масляный | |
| 10 | 283.02.02.00.013 | Пробка | |
| 11 | 283.02.02.09.000 | Патрубок | |
| 12 | БолтМ8х20 | Болт | |
| 13 | ГайкаМ8 | Гайка М8 | |
| 14 | Шайба8.65Г | Шайба 8.65Г | |
| 15 | ШайбаС.8х1,4 | Шайба С.8х1,4 | |
| 16 | 724.02.02.01.200 | Диффузор | |
| 17 | 255.02.01.01.200 | Кронштейн | |
| 18 | БолтМ12х30 | Болт М12х30 | |
| 19 | ГайкаМ12 | Гайка М12 | |
| 20 | Шайба12.65Г | Шайба12.65Г | |
| 21 | ШайбаС.12х2.02 | Шайба | |
| 22 | 724.02.02.01.400 | Патрубок |
