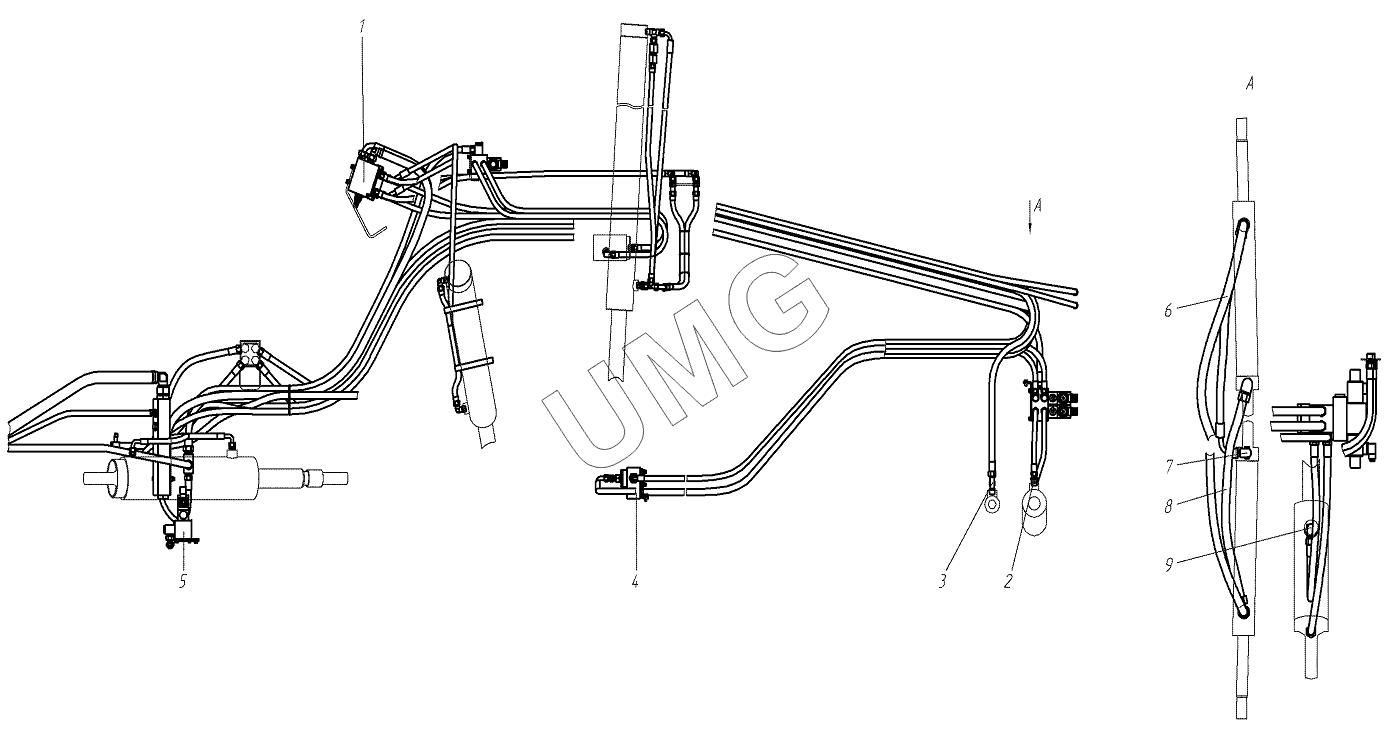

ГС-18.07. Гидросистема 753.05.00.00.000
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 753.05.03.00.000 | Гидросистема рамы передней | |
| 2 | 724.05.00.00.001 | Штуцер | |
| 3 | 724.05.00.00.004 | Тройник | |
| 4 | 257.05.04.00.000 | Гидросистема рабочего оборудования | |
| 5 | 753.05.01.00.000 | Гидросистема рамы подмоторной | |
| 6 | РВД12.28.650.М22х1,5.0/90 | РВД | |
| 7 | 724.05.00.00.003 | Угольник | |
| 8 | РВД12.28.650.М22х1,5 | РВД | |
| 9 | 724.05.00.00.002 | Угольник |
